PUSS350PK Einzelplatzsensor mit Relaisausgängen
PUSS350PK - Einzelplatzsensor für die lokale Kontaktabfrage
Der PUSS350PK ist ein autarker Ultraschall-Einzelplatzsensor für die Erfassung einzelner Parkplätze. Anders als unsere vernetzten PSonic-Sensoren benötigt der PUSS350PK keine übergeordnete Zentrale und keine Anbindung an ein Leitsystem. Die Belegungsinformation steht ausschließlich lokal über zwei potentialfreie Relaiskontakte zur Verfügung und kann direkt an ein beliebiges externes Zählgerät oder eine Gebäudeautomation angeschlossen werden. Damit eignet er sich besonders für die einfache Abfrage eines einzelnen Parkplatzes, etwa für Behindertenparkplätze, Ladeplätze oder reservierte Stellplätze.
Funktion
Auf Basis der bewährten Ultraschallentfernungsmessung ermittelt der Sensor den Abstand zum Boden bzw. zum Fahrzeug und erkennt so, ob der Parkplatz belegt ist. Die Ausgabe erfolgt über zwei potentialfreie Kontakte:
- PK1: Kontakt geschlossen, wenn der Parkplatz belegt ist
- PK2: Kontakt geschlossen, wenn der Parkplatz frei ist

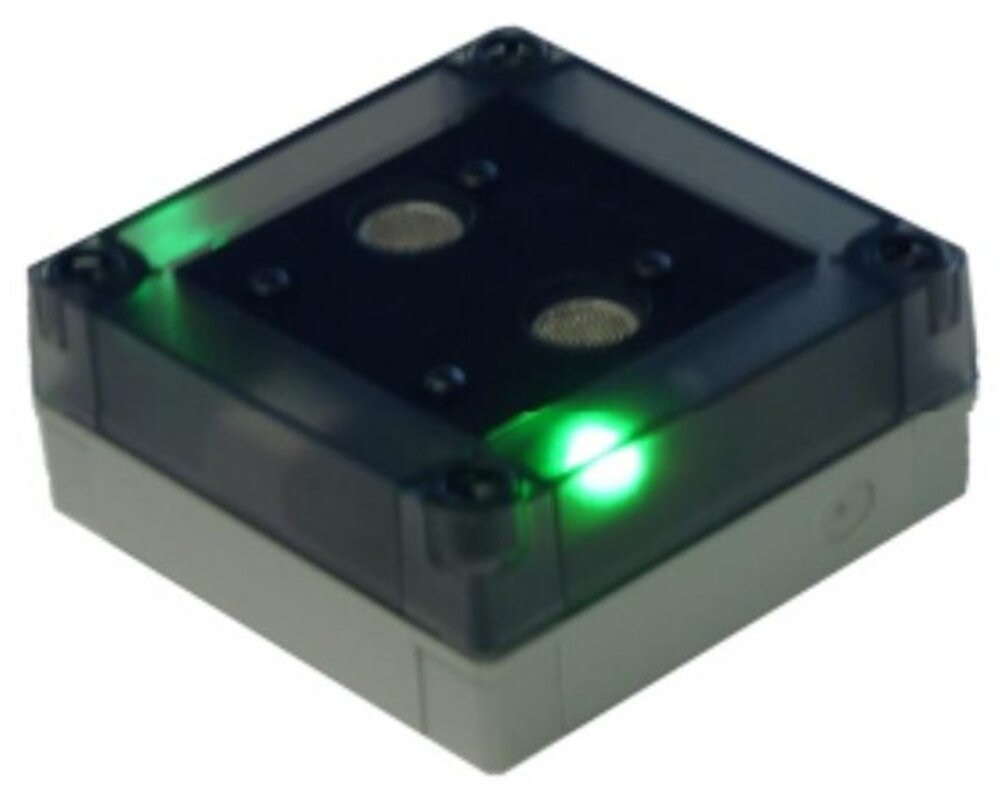

Zusätzlich zeigt eine integrierte LED den Status direkt am Sensor an (grün = frei, rot = belegt). Die Montage erfolgt an der Decke, die Installationshöhe wird passend zur Parkplatzgröße per DIP-Schalter am Sensor eingestellt.
Wichtiger Hinweis zum Betrieb mehrerer Sensoren nebeneinander
Da der PUSS350PK ohne Zentrale arbeitet, erfolgt keine Synchronisation zwischen benachbarten Sensoren. Werden mehrere PUSS350PK an nebeneinanderliegenden Parkplätzen montiert, kann es dadurch über den Tag verteilt statistisch gesehen zu ein- bis zweimal in 24 Stunden zu einem kurzzeitigen gegenseitigen Übersprechen (Störung durch den Nachbarsensor) und damit zu einer kurzzeitig falschen Anzeige kommen. Für die Überwachung mehrerer nebeneinanderliegender Parkplätze empfehlen wir daher unsere vernetzten, synchronisierten Sensoren (z. B. PSonic), die über eine Zentrale zeitversetzt abgefragt werden.
Technische Daten
| Messprinzip | Ultraschallentfernungsmessung |
| Abmessungen (B x H x T) | 100 x 100 x 50 mm |
| Reichweite | 1 m bis 4 m |
| Auflösung | 0,05 m |
| Messfrequenz | 41 kHz |
| Leuchtstärke LED | > 1 Cd (pro LED) |
| Versorgung | typ. 24 V (20 - 30 V), ca. 16 mA |
| Leistungsaufnahme | ca. 0,4 W (im Mittel) |
| Betriebstemperatur | -20°C bis +70°C |
| Schutzart | IP43 Innenbereich |
| Ausgänge | 2 potentialfreie Kontakte (PK1 / PK2), max. 1 A / 65 V / 15 W |
| Impulsdauer | ca. 2 Sekunden |

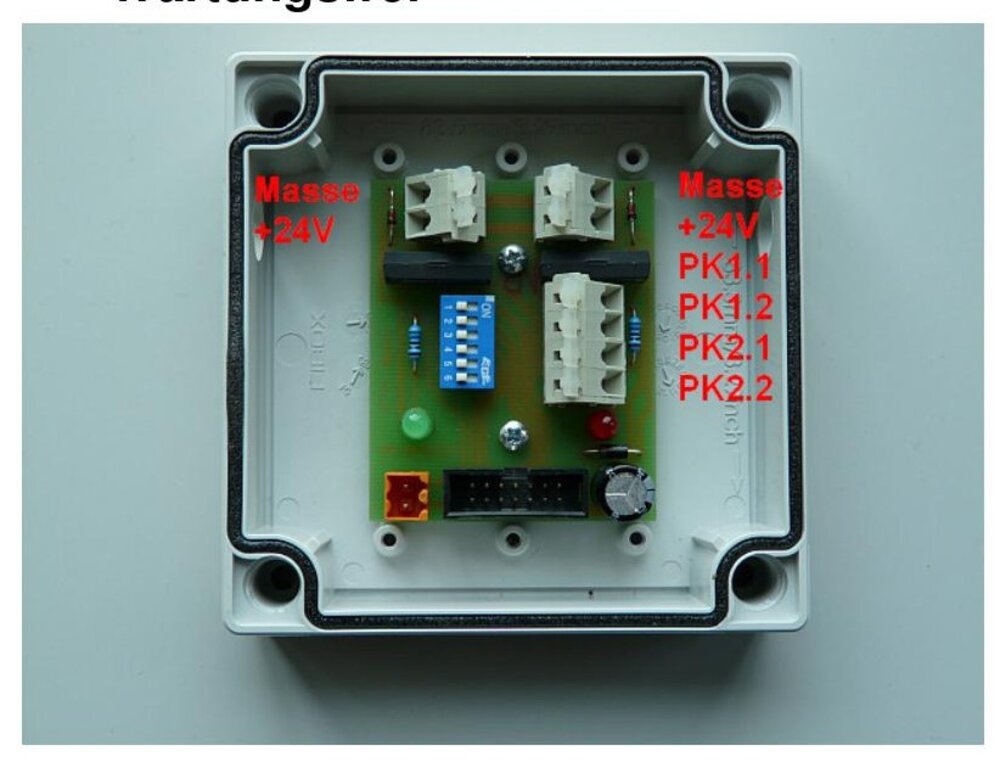

| Anschluss | 2-adrige Versorgungsleitung, 4-adrige Schaltleitung (z. B. J-Y(St)Y 4(6)x2x0,8) |
| Anbindung an Leitsystem | nicht vorgesehen - rein lokale Kontaktausgabe |
Montage

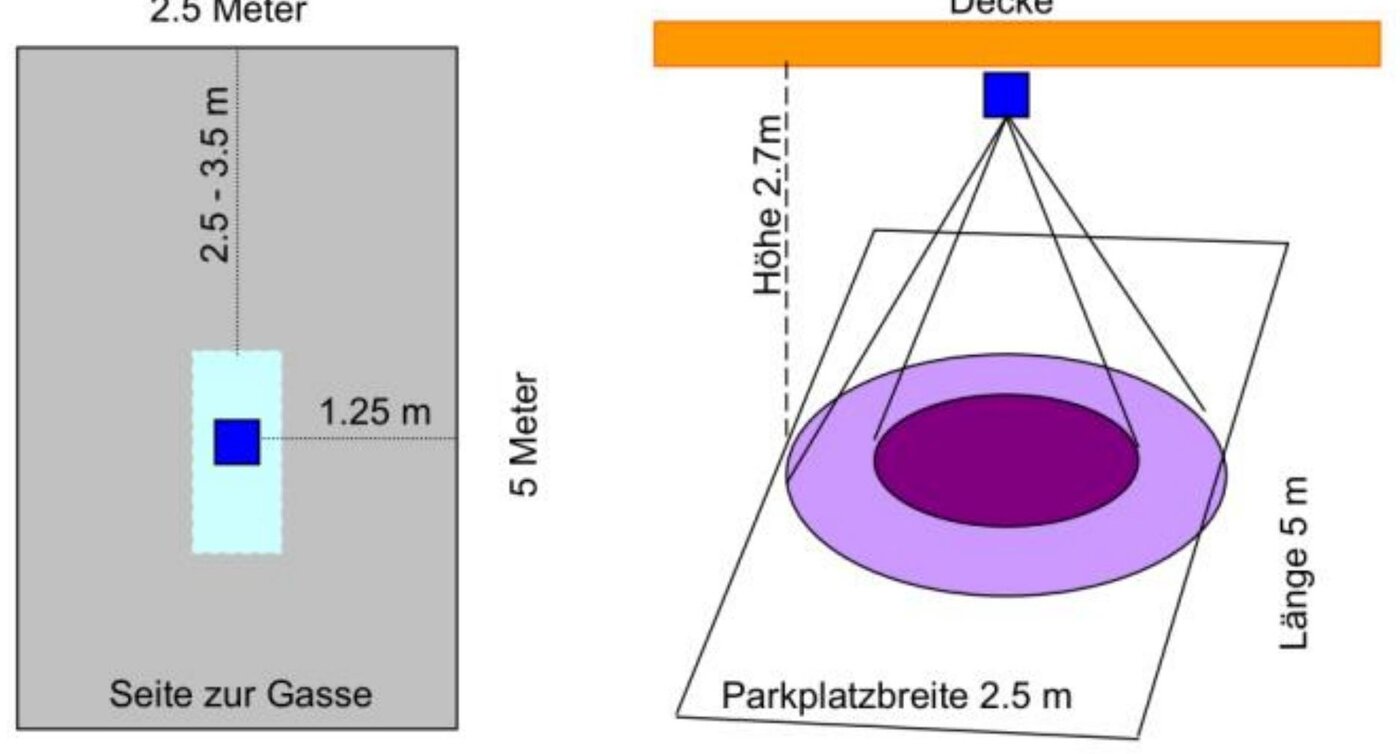

Deckenmontage mit 4 Schrauben (z. B. Nageldübel 6 mm). Die Installationshöhe wird abhängig von der Parkplatzbreite über die DIP-Schalter am Sensor eingestellt, damit eine sichere Erfassung des gesamten Parkplatzes gewährleistet ist.
Hinweis zur Montage: Die Installation des Sensors sowie der Verkabelung erfolgt grundsätzlich durch Ihr örtliches Elektrofachunternehmen. Preiser Technik ist bei diesem Produkt ausschließlich planend und als Lieferant tätig.
