Magnetic Access Pro-L mit Nummernschilderkennung und Fahrzeugzählung für eine Kirchengemeinde in Gießen

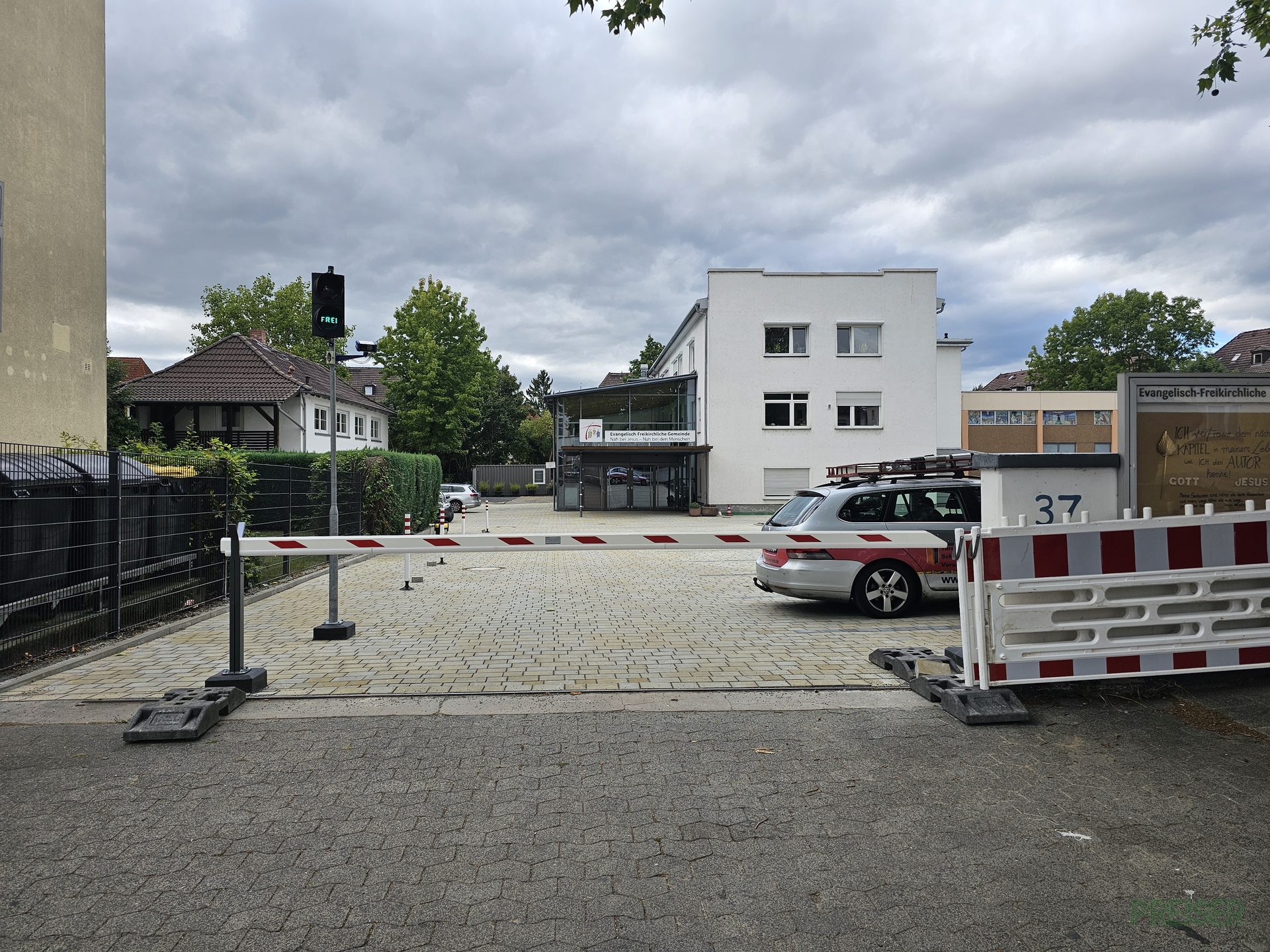

Magnetic Access Pro-L Schranke mit Ampel an der Zufahrt zu einem Parkplatz in Gießen

Startseite › Projekte › Schranke mit Kennzeichenerkennung, Kirchengemeinde Gießen

Eine Kirchengemeinde in Gießen hat für ihren Mitarbeiter- und Gästeparkplatz eine automatische Schrankenanlage mit Nummernschilderkennung und Fahrzeugzählung erhalten. Besucher und Mitarbeiter fahren ohne manuelle Bedienung ein und aus, eine Ampel zeigt die Belegung an.

OrtGießen

KundeEine Kirchengemeinde in Gießen

SchrankeMagnetic Access Pro-L, 6,0 m Baumlänge, RAL 9006

BesonderheitKennzeichenerkennung, Fahrzeugzählung und Frei/Besetzt-Ampel

Eingesetzte Produkte

6,0 mBaumlänge der Magnetic Access Pro-L

3,0 mVideomast für die ANPR-Kamera

2Induktionsschleifen für die Fahrzeugzählung

Eingesetzte Technik im Überblick

1x Magnetic Access Pro-L, 6,0m Baumlänge, RAL 9006 [Mag-AC-ProL]
1x Magnetic Auflagepfosten RAL 7043 [MAG-AP01]
1x Bedienpult [PULT01]
1x Schlüsselschalter für Feuerwehr-Zylinder [Mag-SS-FW]
1x Laserscanner Horizontal mit Gehäuse Access-Set inkl. Referenzblende [LS-H100 + LS-H100-Geh-Acc]
1x Tattile Vega Basic Short "Stark" - Nummernschilderkennung Standalone [VegaBasicShort_Stark]
1x Videomast 3,0m für die ANPR-Kamera [VegaBasic-Mast3,0]
2x Induktionsschleife im Schutzrohr [KAS10-10]
1x Magnetic ECN01 CAN-Modul zur Fahrzeugzählung [Mag-ECN01]
1x LED-Ampel Standard 200mm Rot/Grün, 230V mit Frei-/Besetzt-Schablonen [SW-C-A200-RG-230V]
1x Funkempfänger 868MHz Flex 2-Kanal inkl. Außenantenne [DT-FE-868-2K-Flex]
5x Handsender 2-Kanal + 1x Handsender 4-Kanal, 868MHz [DT-HS-868-2K-Neo2 / DT-HS-868-4K-Neo2]

So funktioniert die Anlage

Zufahrt zum Mitarbeiter- und Gästeparkplatz mit Magnetic Access Pro-L Schranke in Gießen

Aufgabenstellung

Weitgehend automatische Zufahrtsregelung

Für eine Kirchengemeinde in Gießen wurde der Mitarbeiter- und Gästeparkplatz mit einer automatischen Schrankenanlage samt Nummernschilderkennung und Fahrzeugzählung ausgestattet. Ziel war eine komfortable, weitgehend automatische Zufahrtsregelung: Besucher und Mitarbeiter sollen ohne manuelle Bedienung ein- und ausfahren können, gleichzeitig muss die Belegung des Parkplatzes sichtbar angezeigt und der Zugang für Mitarbeiter separat geregelt werden.

Magnetic Access Pro-L Schranke mit Ampel am Parkplatz in Gießen

Einfahrt und Ausfahrt

Kennzeichenerkennung und Laserscanner

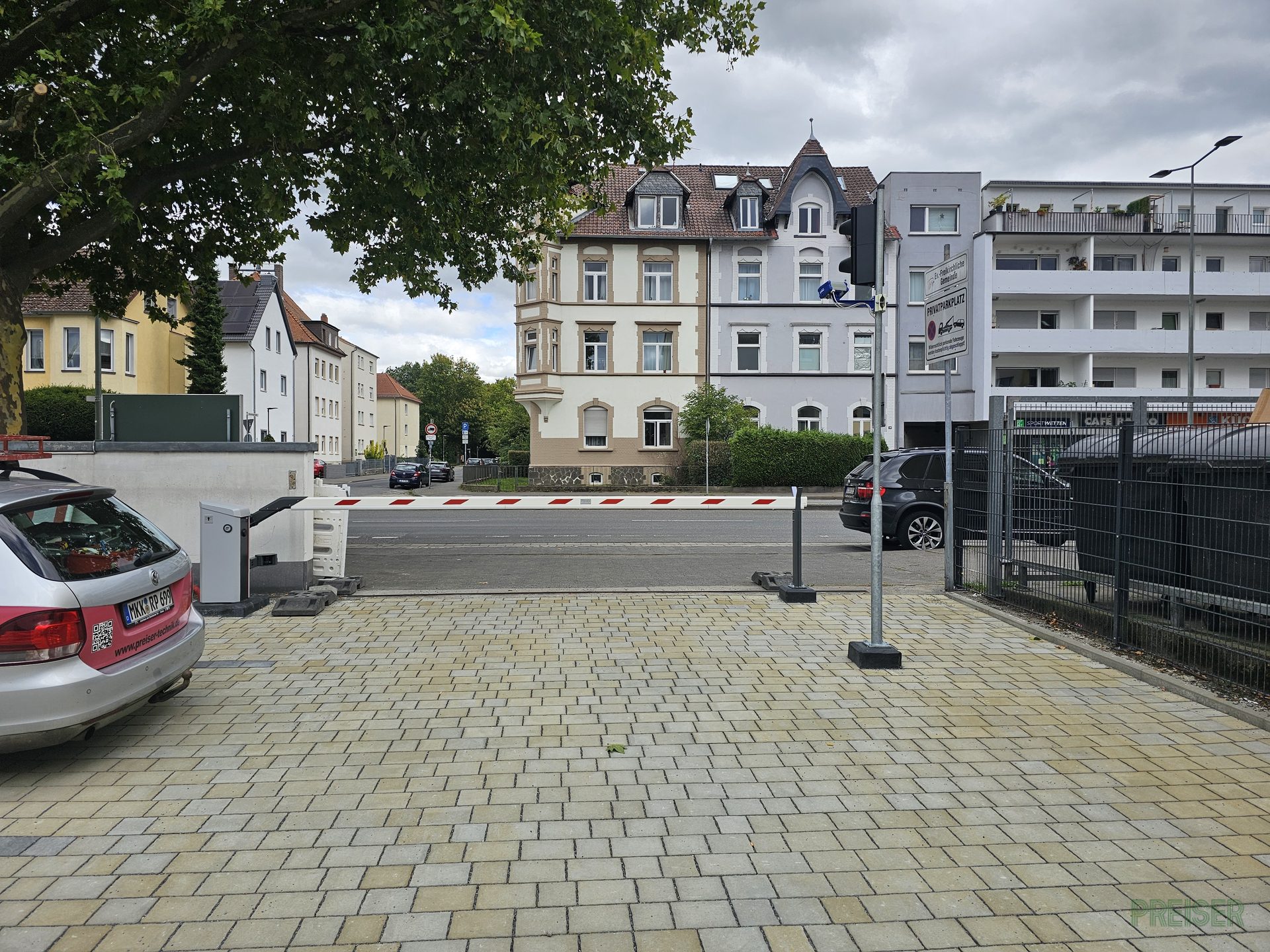

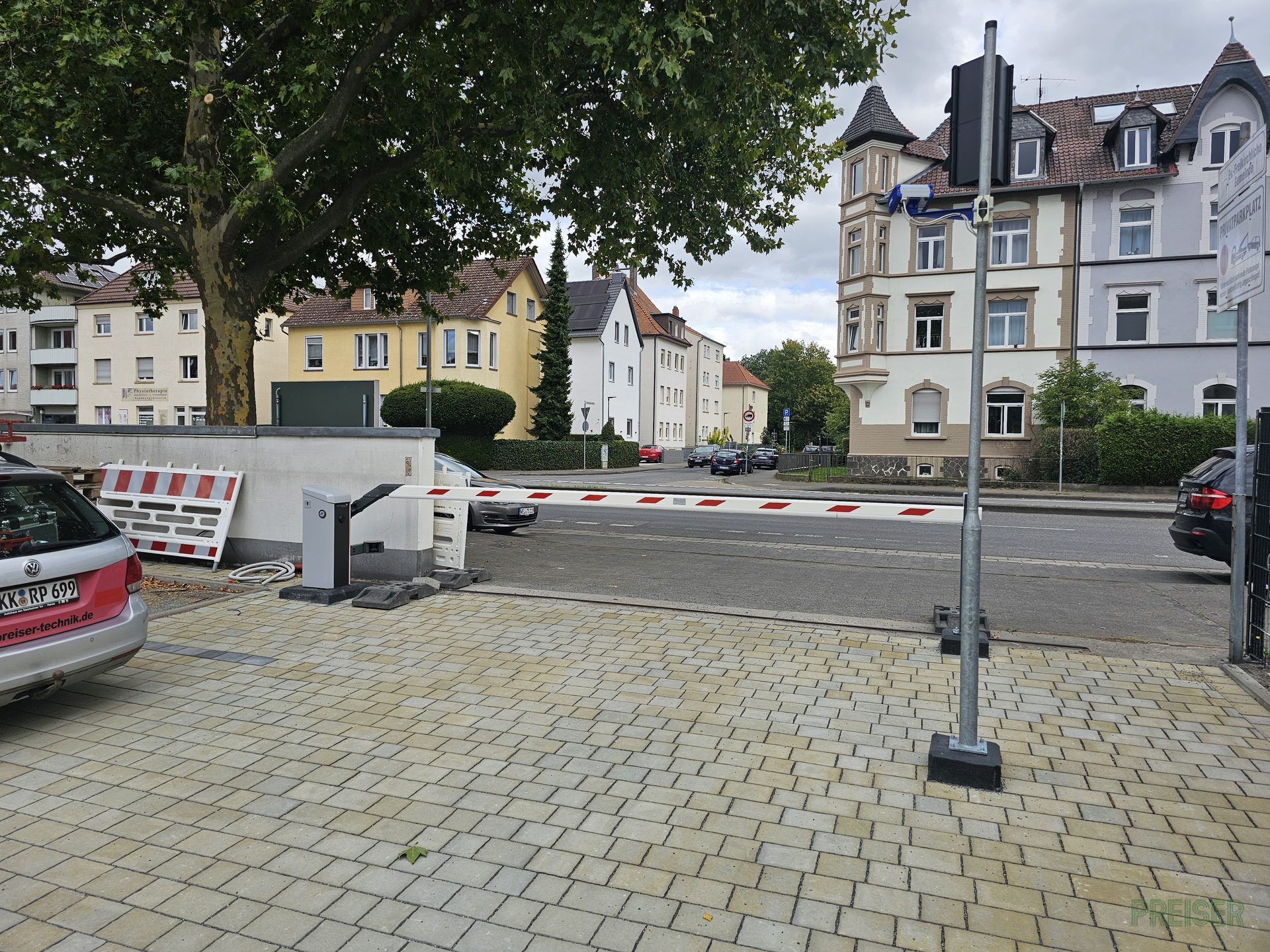

Kernstück ist eine Magnetic Access Pro-L mit 6,0m Baumlänge, die über einen horizontalen Laserscanner Fahrzeuge und Personen im Schwenkbereich erkennt und die Ausfahrt automatisch freigibt, sobald ein Fahrzeug die Schranke passiert hat. Für die Einfahrt sorgt eine Tattile Vega Basic Nummernschilderkennung (ANPR) auf einem 3,0m Videomast dafür, dass hinterlegte Kennzeichen automatisch erkannt und die Schranke ohne weitere Bedienung geöffnet wird.

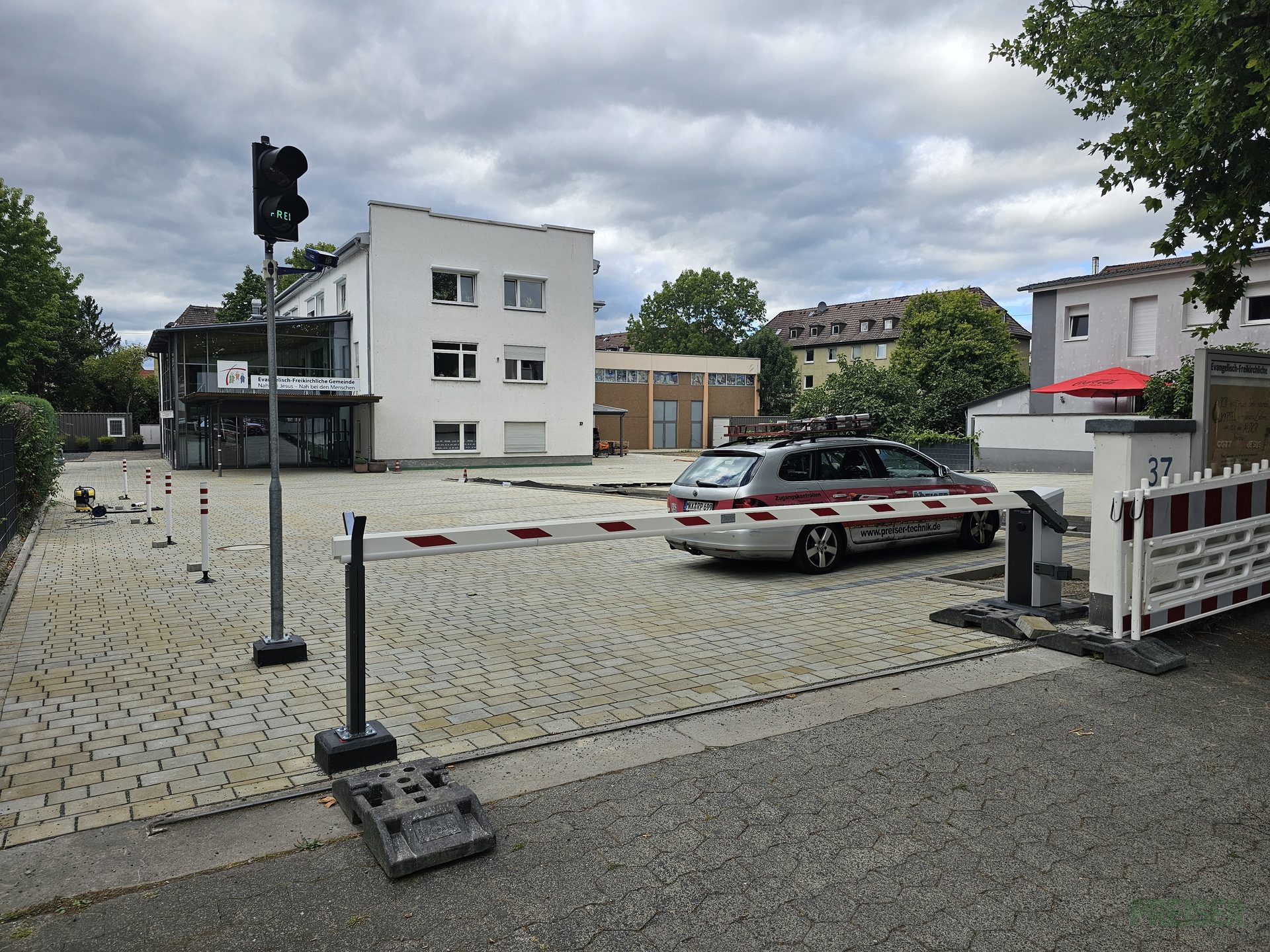

Ampel mit Frei/Besetzt-Anzeige an der Parkplatzzufahrt in Gießen

Belegung und Zugang

Frei/Besetzt-Anzeige und eigener Zugang für Mitarbeiter

Zwei in die Pflasterung eingelassene Induktionsschleifen erfassen zusammen mit einem Magnetic ECN01-Zählmodul die aktuelle Belegung des Parkplatzes. Die Auswertung steuert eine LED-Ampel mit Frei-/Besetzt-Anzeige, sodass anfahrende Fahrzeuge schon vor der Einfahrt sehen, ob noch ein Stellplatz frei ist. Mitarbeiter der Gemeinde erhalten unabhängig von der Kennzeichenerkennung einen eigenen Zugang: Über einen 868-MHz-Funkempfänger mit Handsendern können sie die Schranke jederzeit separat per Funk öffnen. Zusätzlich lässt sich die Anlage über eine Schaltuhrfunktion zu festgelegten Zeiten - etwa während Gottesdiensten oder Veranstaltungen - dauerhaft öffnen (Dauerauf).

Häufige Fragen zu diesem Projekt

Wie funktioniert die automatische Einfahrt?

Eine Tattile Vega Basic Nummernschilderkennung (ANPR) auf einem 3,0 m Videomast erkennt hinterlegte Kennzeichen automatisch, die Schranke öffnet ohne weitere Bedienung.

Wie sehen Fahrer, ob noch ein Stellplatz frei ist?

Zwei in die Pflasterung eingelassene Induktionsschleifen erfassen zusammen mit einem Magnetic ECN01 Zählmodul die Belegung. Eine LED-Ampel mit Frei-/Besetzt-Anzeige zeigt das schon vor der Einfahrt.

Wie kommen Mitarbeiter unabhängig von der Kennzeichenerkennung hinein?

Über einen 868-MHz-Funkempfänger mit Handsendern können Mitarbeiter die Schranke jederzeit separat per Funk öffnen. Zusätzlich lässt sich die Anlage über eine Schaltuhrfunktion zu festgelegten Zeiten, etwa während Gottesdiensten oder Veranstaltungen, dauerhaft öffnen.
