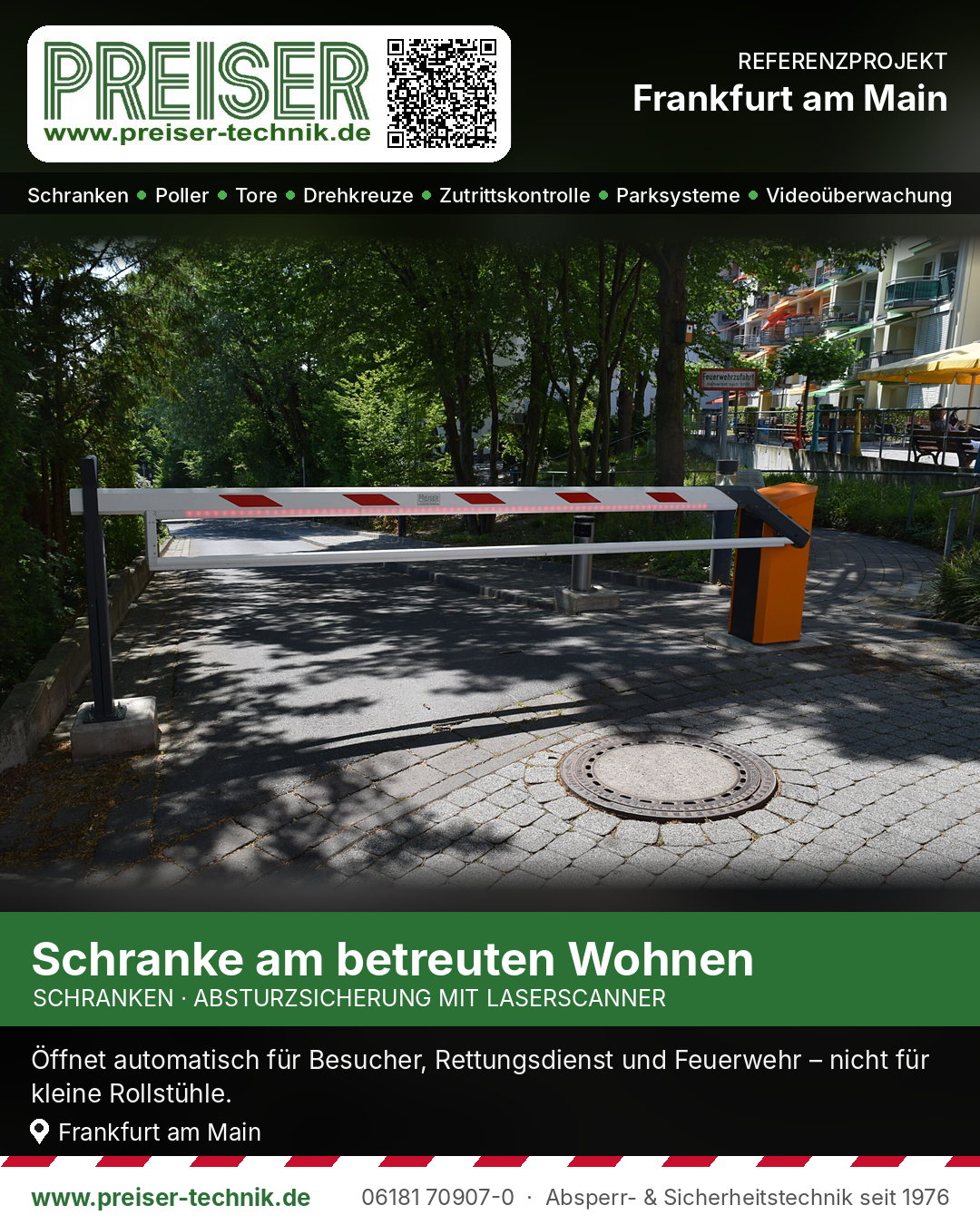

Magnetic Access Schranke als Absturzsicherung für Rollstuhlfahrer am Seniorenheim Henry Budge in Frankfurt am Main

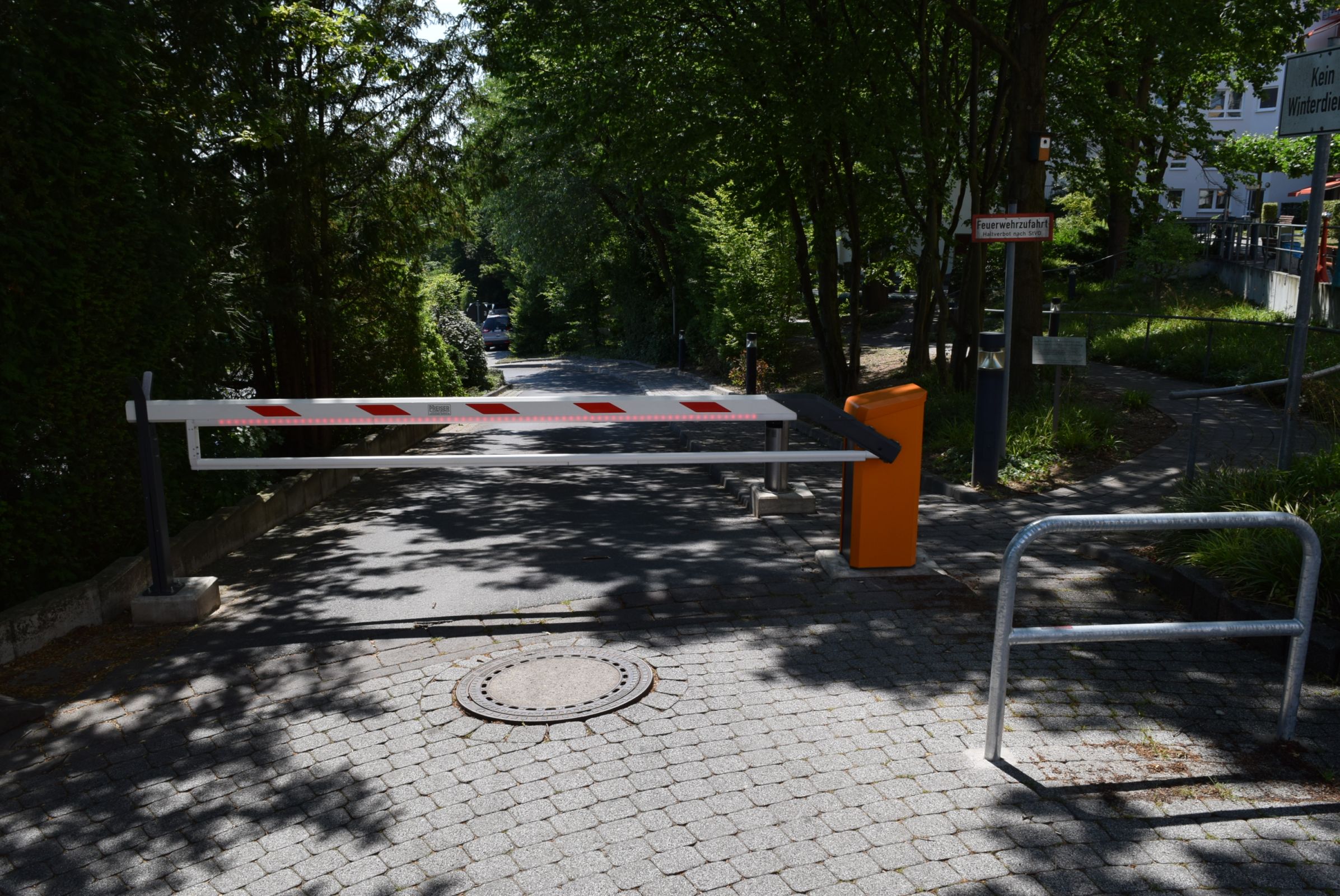

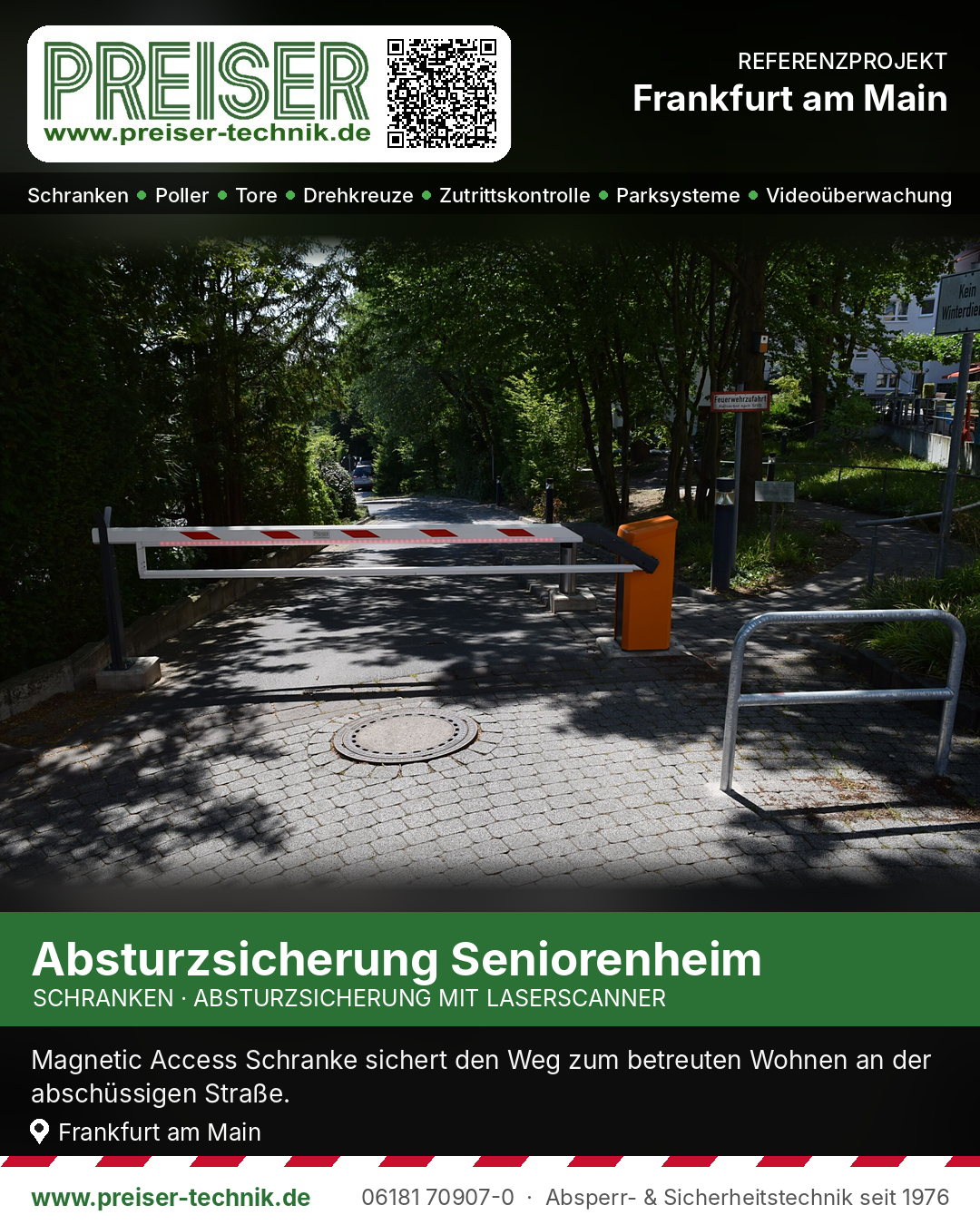

Magnetic Access Schranke mit Querbalken und Auflagepfosten am Weg zum betreuten Wohnen in Frankfurt

Startseite › Projekte › Schranke als Absturzsicherung, Seniorenheim Frankfurt am Main

Eine Schranke als Absturzsicherung: Am Seniorenheim Henry Budge in Frankfurt am Main verhindert eine Magnetic Access Schranke, dass Rollstuhlfahrer unbemerkt die stark abschüssige Straße hinunterrollen. Ein Laserscanner öffnet sie für Besucher, Rettungsdienste und Feuerwehr automatisch, für kleine Rollstühle bleibt sie geschlossen.

OrtFrankfurt am Main, Seniorenheim Henry Budge

AufgabeAbsturzsicherung für Rollstuhlfahrer am Weg zum betreuten Wohnen

SteuerungLaserscanner H5065 mit separatem Öffnungsfeld

BesonderheitSonderkonstruktion mit zusätzlichem Querbalken unter dem Baum

Eingesetzte Produkte

2Felder am Laserscanner: Sicherheitsfeld und Öffnungsfeld

0Batterien im Funktaster für Motorradfahrer

Eingesetzte Produkte

1x Magnetic Access Schranke
1x Sonderkonstruktion Erweiterungsset (zusätzlicher Querbalken unter dem Baum), damit sich Rollstuhlfahrer dort notfalls gut festhalten können
1x Auflagegabel zur festen Arretierung des Baums (als Halteschutz notwendig) - vom Hersteller gibt es übrigens die Kombination Erweiterungsset und Auflagegabel nicht
1x LED Baumbeleuchtung rot / grün - als Signalisierung, wann durchgefahren werden kann und wann der Bereich gesperrt ist
1x Enocean Funksystem für batterielose Ansteuerung der Schranke

Die Lösung im Detail

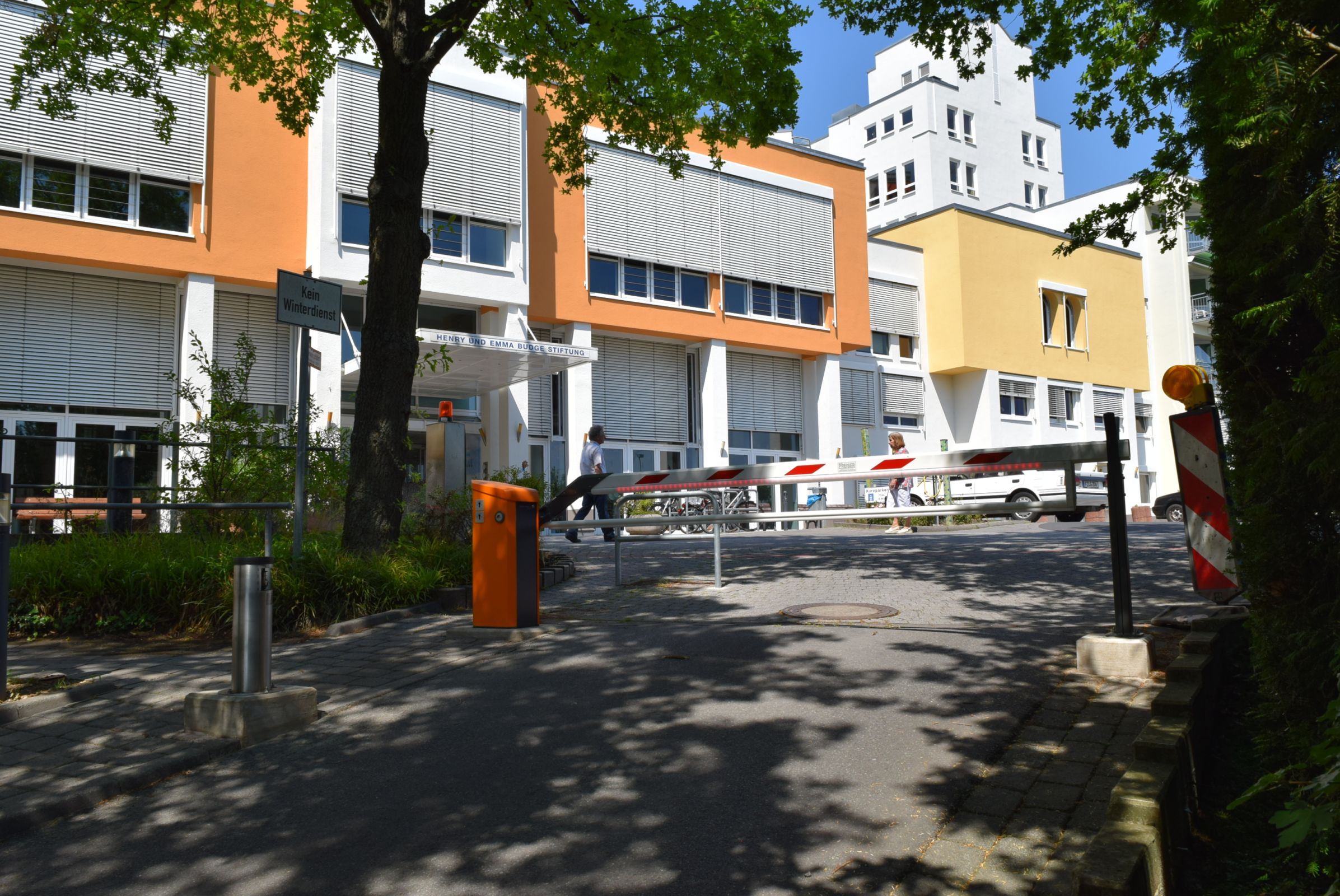

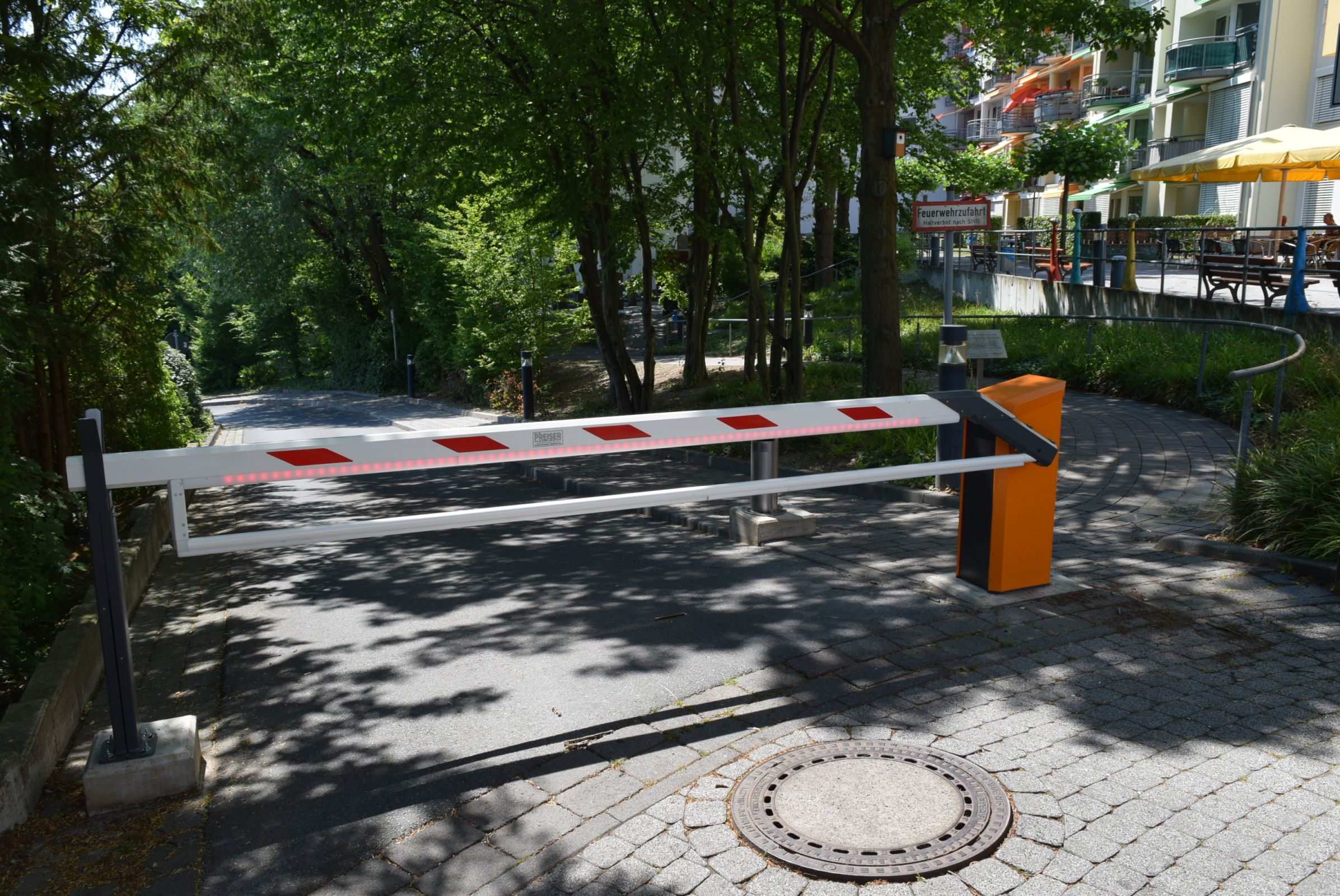

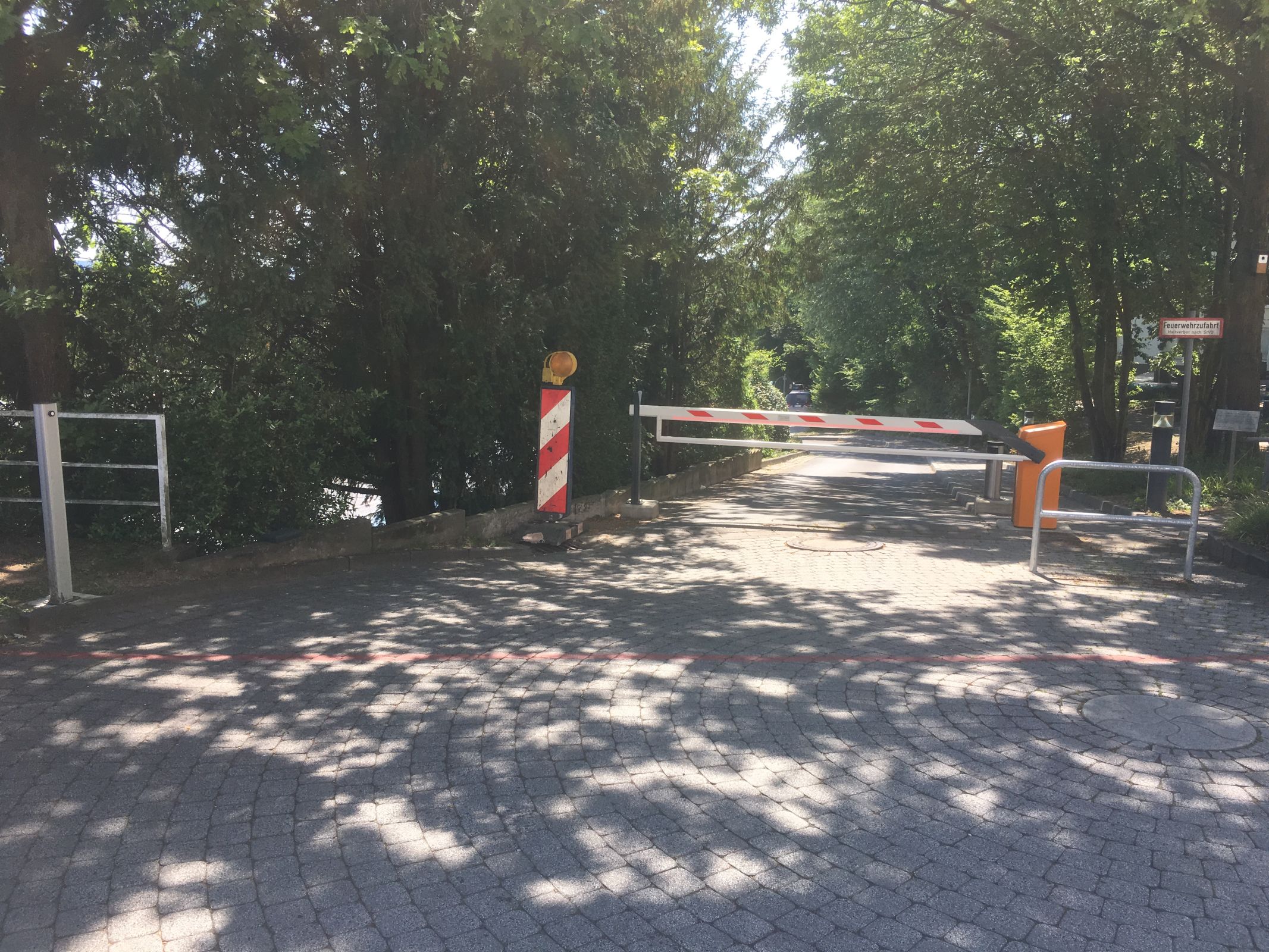

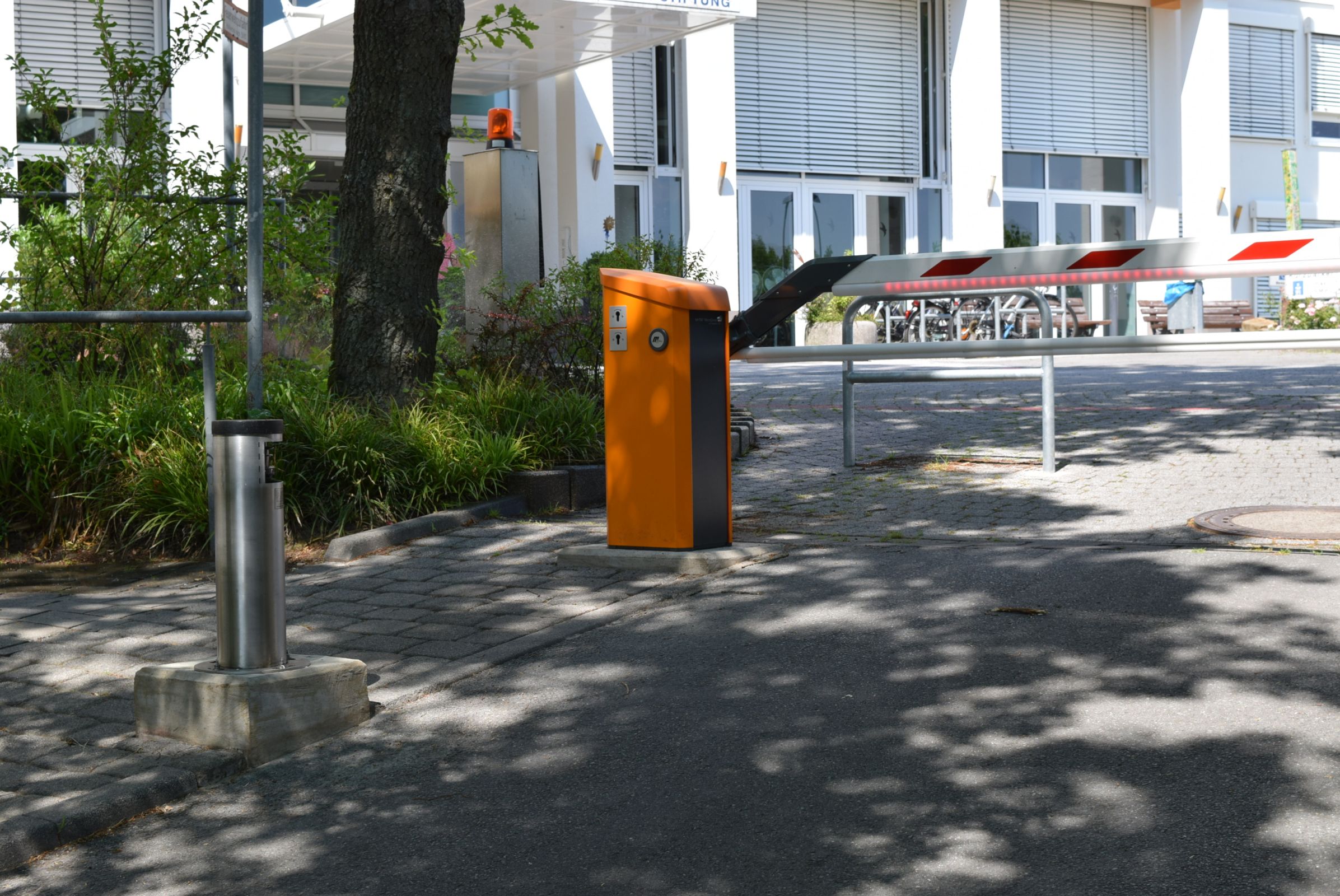

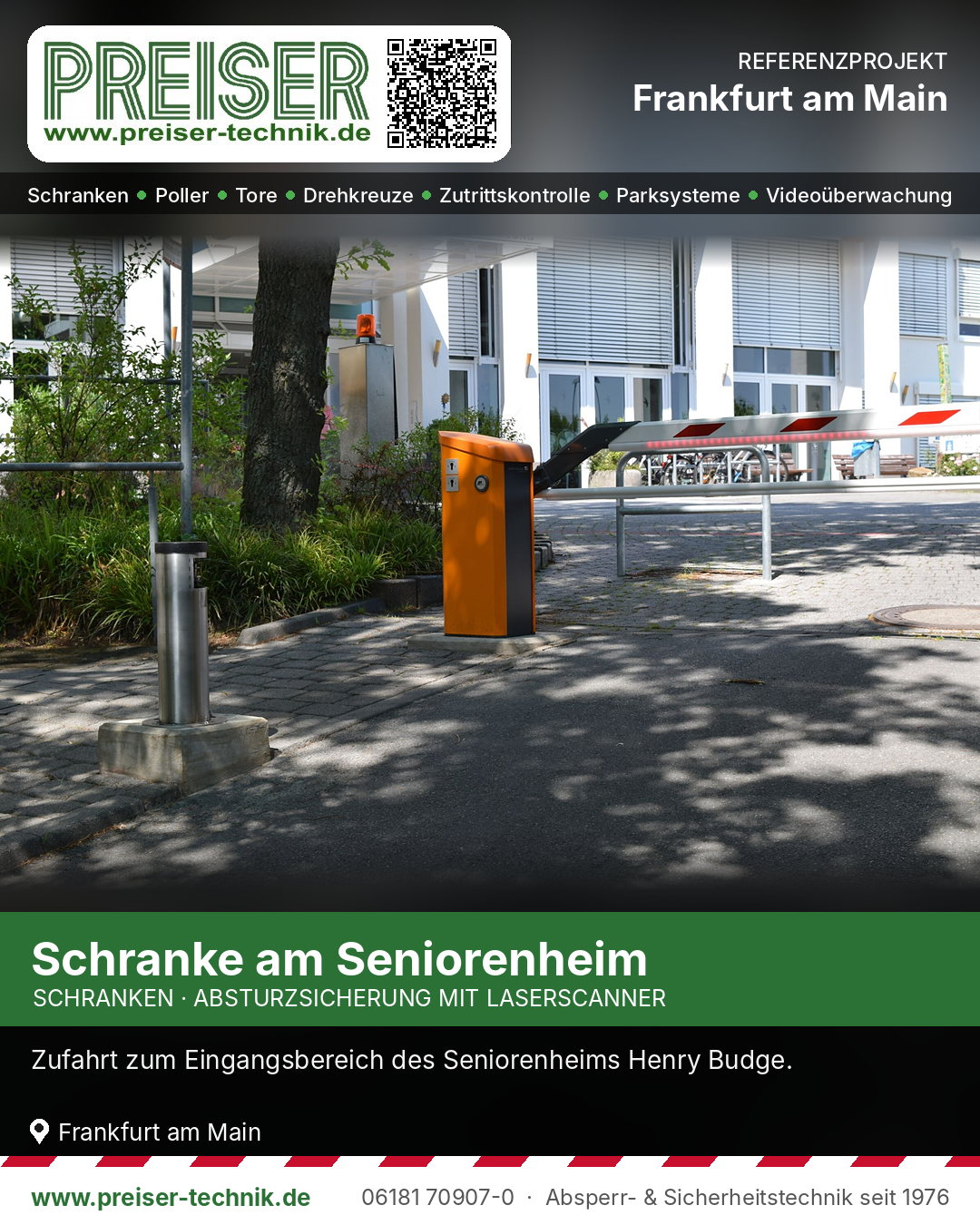

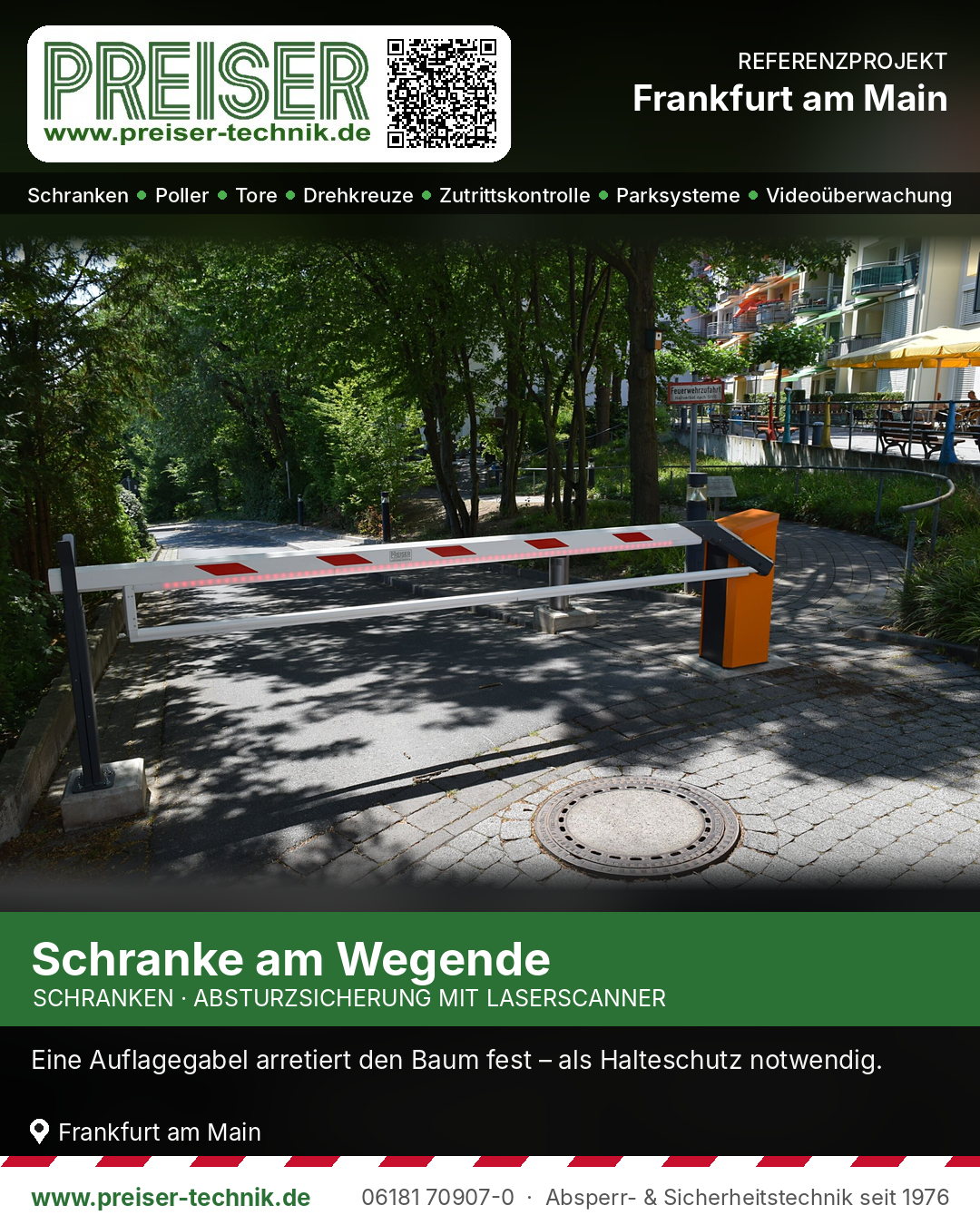

Schrankenanlage am Weg zum betreuten Wohnen beim Seniorenheim Henry Budge in Frankfurt

Ausgangslage

Weg zum betreuten Wohnen an einer abschüssigen Straße

Beim Seniorenheim Henry Budge in Frankfurt am Main wurden wir bei einem Projekt vor eine neue Herausforderung gestellt. Vor dem Seniorenheim gibt es einen Weg zum betreuten Wohnen, der direkt an der Straße verläuft, die stark abschüssig Richtung Hauptstraße weitergeht. Da dort teilweise nicht nur Rollstuhlfahrer sondern auch demente Patienten betreut werden, musste eine Lösung her, um sicherzustellen, dass Rollstuhlfahrer nicht aus Versehen die Straße herunterfahren und nicht mehr bremsen können.

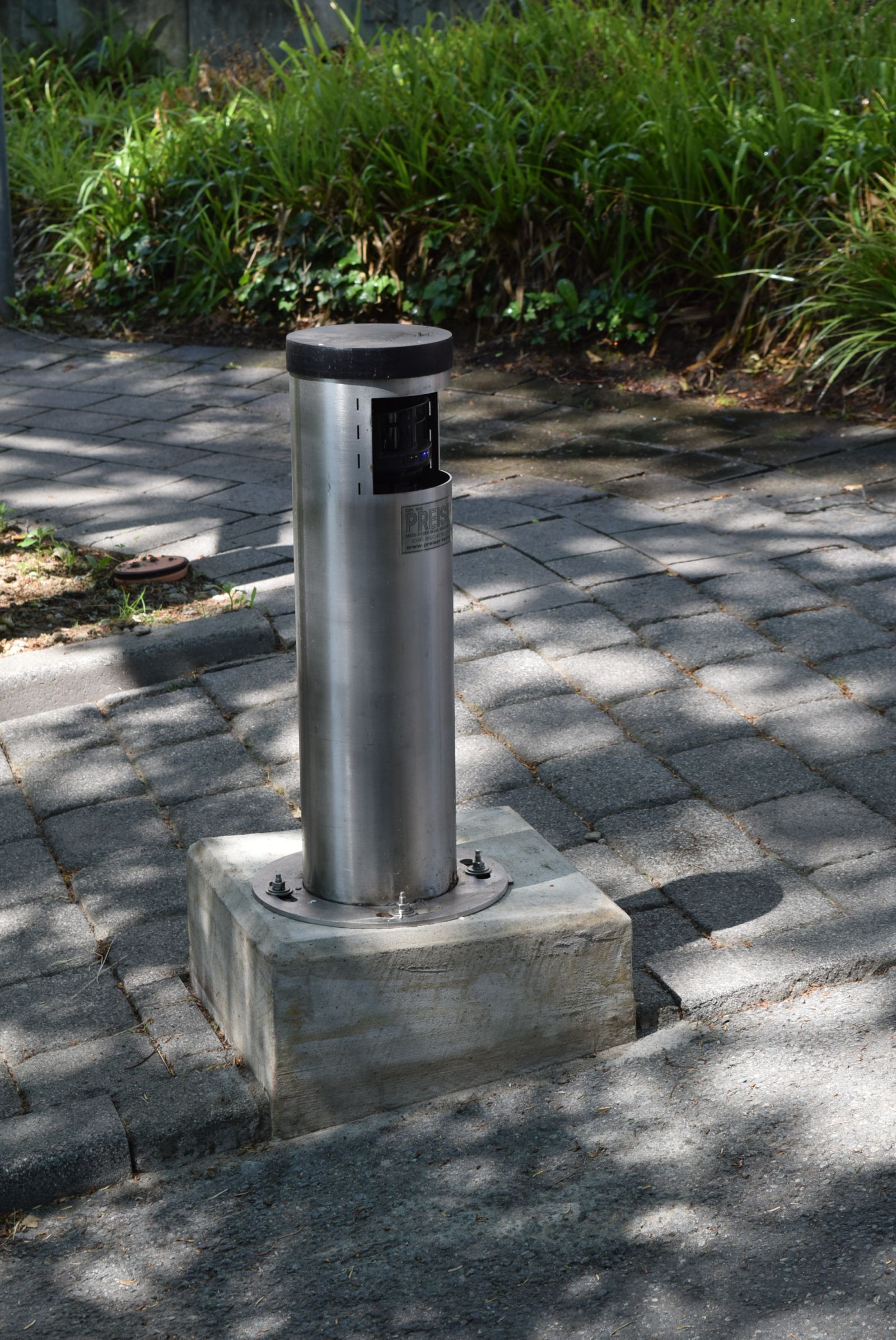

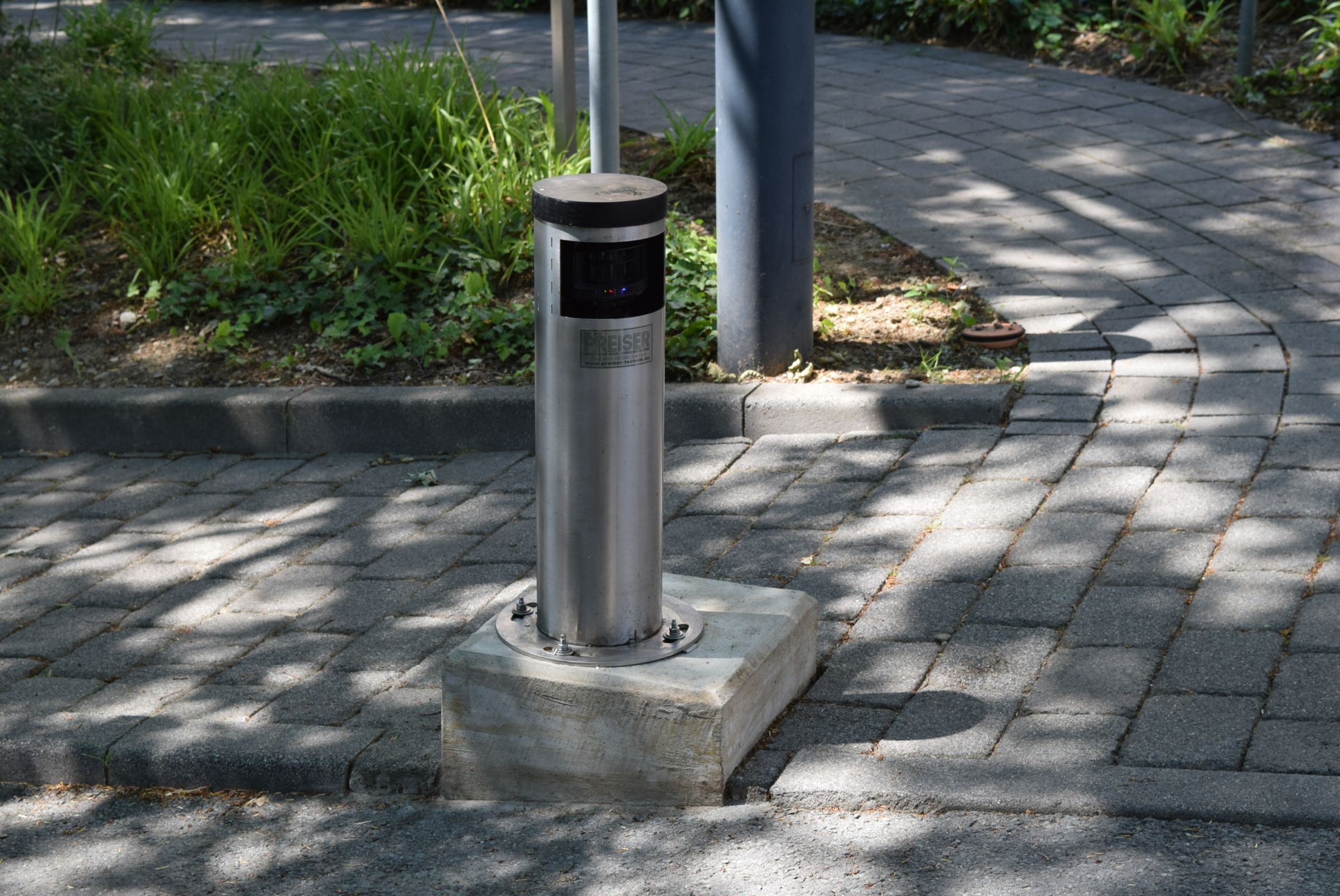

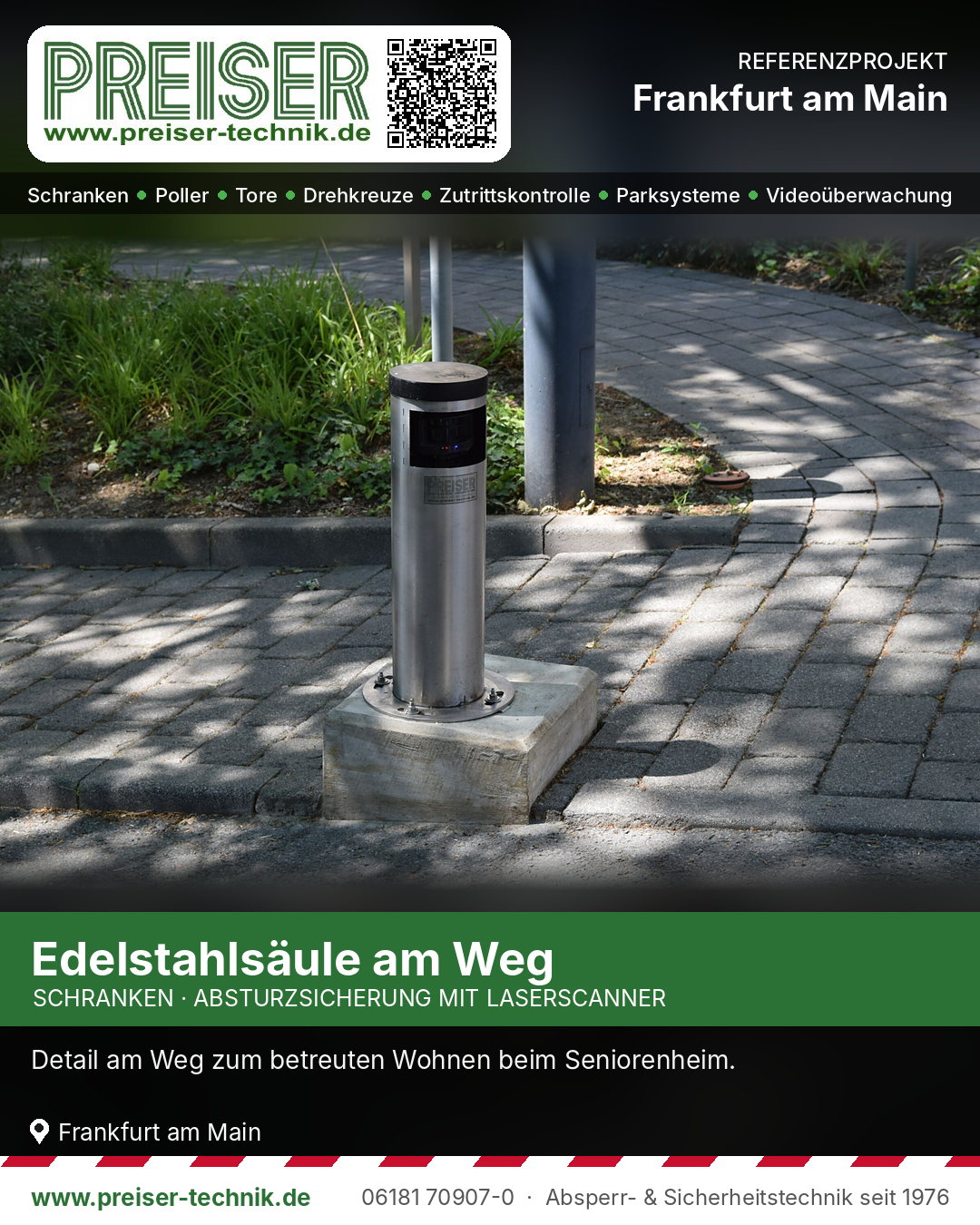

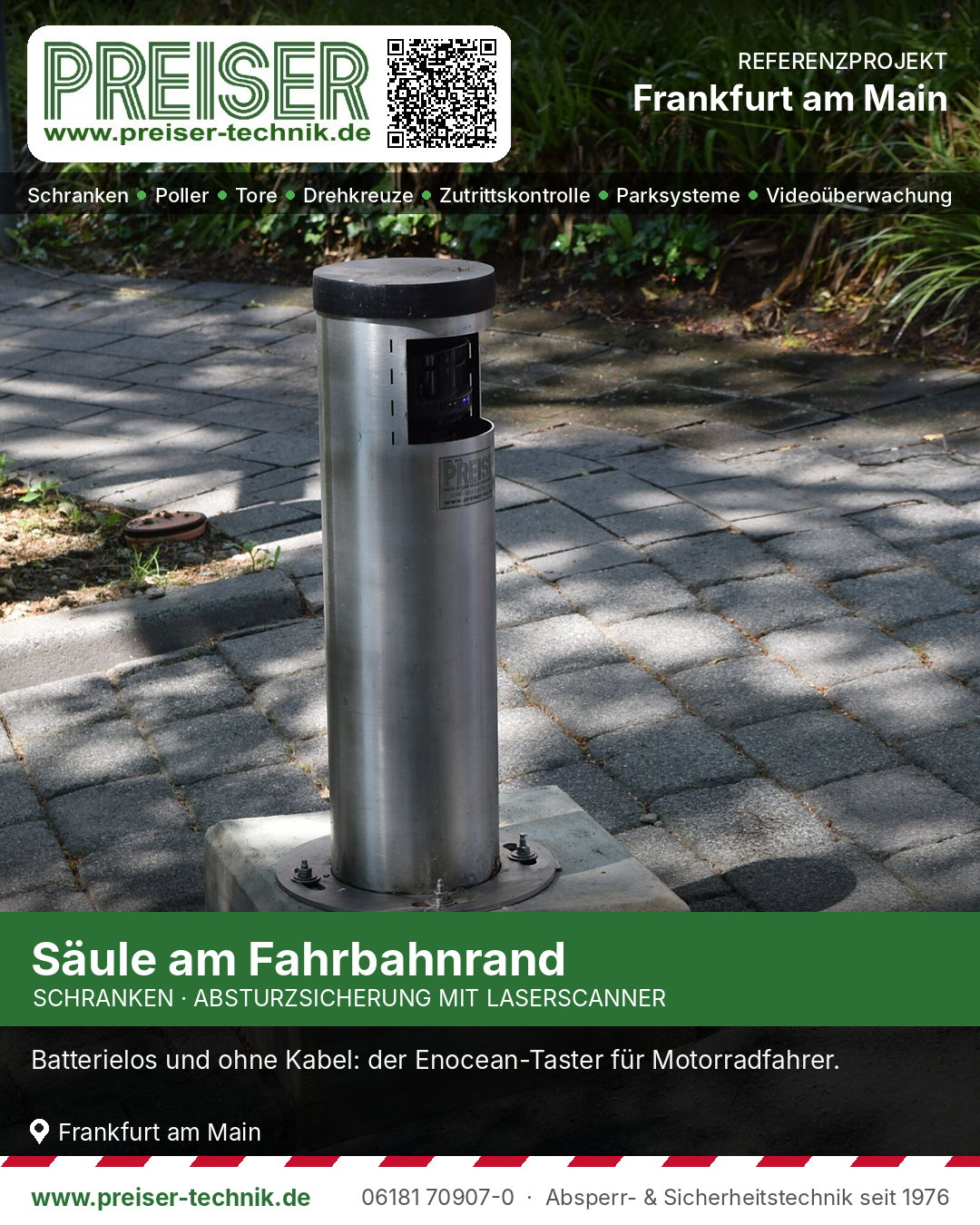

Edelstahlsäule mit Betonsockel am Weg zum betreuten Wohnen

Steuerung

Laserscanner statt Induktionsschleife

Die Herausforderung bestand vor allem darin, dass die Schranke einerseits für alle Besucher, Gäste, Krankenwagen, Rettungswagen und Feuerwehr automatisch beim Vorfahren an die Schranke öffnen soll, andererseits die Schranke für einen Rollstuhlfahrer natürlich nicht automatisch öffnen soll. Induktionsschleifen funktionieren nicht, da auch ein Rollstuhl aus Metall besteht und somit die Schleife bedämpfen und folglich dadurch die Schranke öffnen würde. Wir haben daher unseren brandneuen Laserscanner H5065 hier ein weiteres Mal eingesetzt. Bei unserem Laserscanner kann zusätzlich zum Sicherheitsfeld ein zweites separates Öffnungsfeld definiert werden. Bei diesem Öffnungsfeld kann eingestellt werden, ab welcher Objektgröße eine Öffnung erfolgt. Kleine Rollstühle aber auch Motorradfahrer werden somit ausgeblendet. Damit jedoch auch Motorradfahrer das Gelände verlassen können, wurde ohne Kabelverbindung auf der gegenüberliegenden Seite eine Säule mit einem wartungsfreien, batterielosen Enocean Taster ausgestattet - durch die Betätigung wird genug Energie erzeugt, um ein Funksignal an die Schranke zum Öffnen zu schicken.

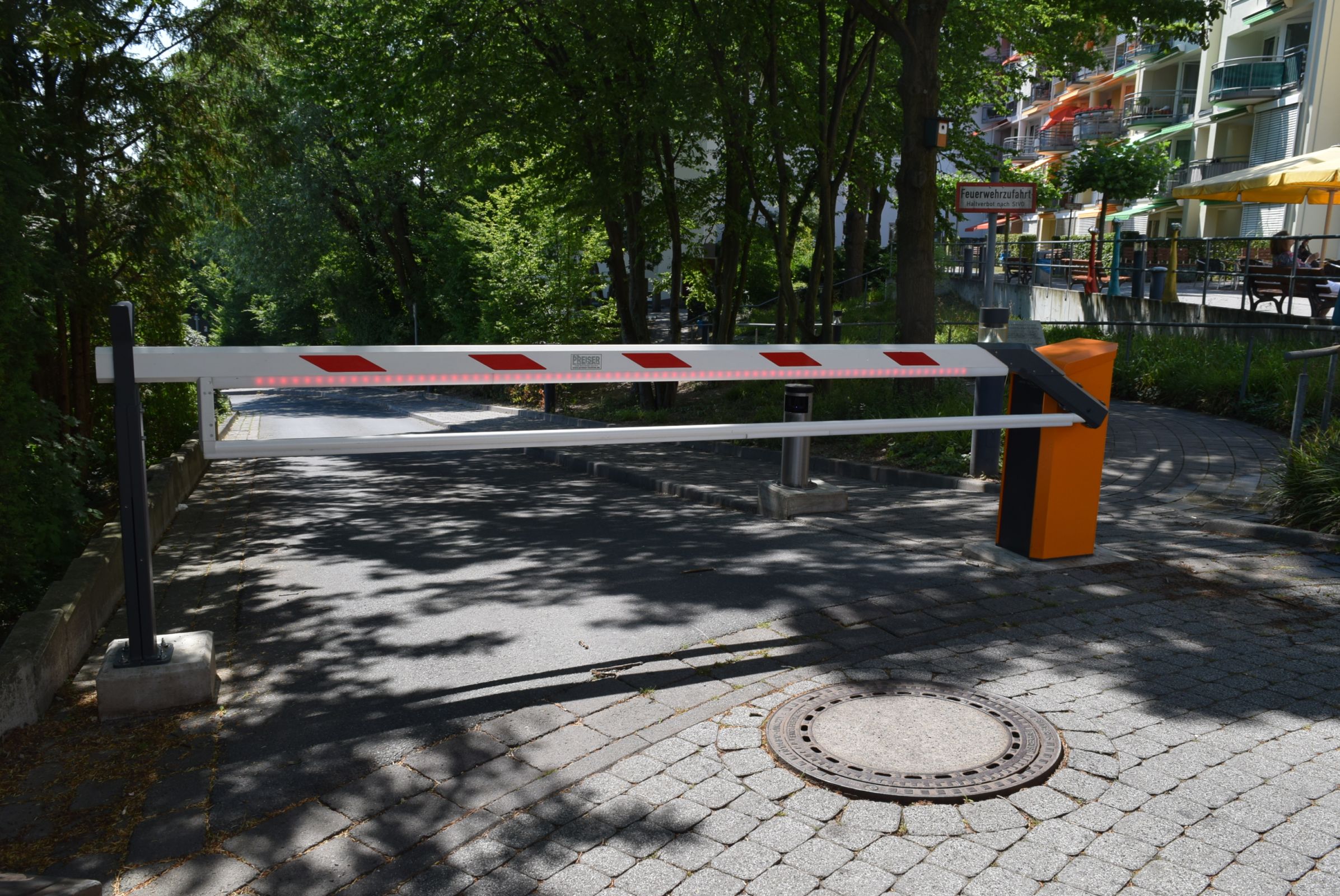

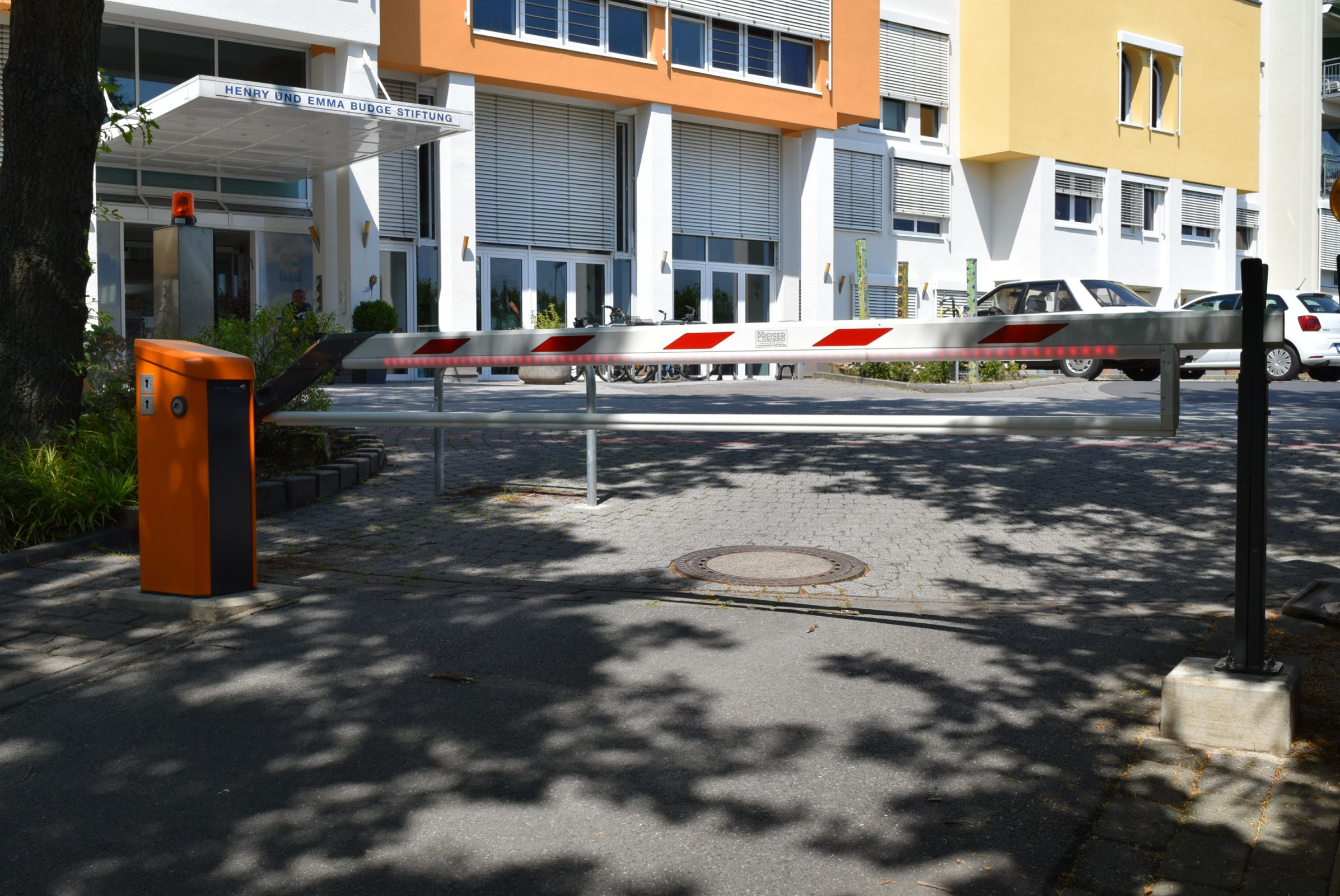

Magnetic Access Schranke mit zusätzlichem Querbalken unter dem Baum

Sonderkonstruktion

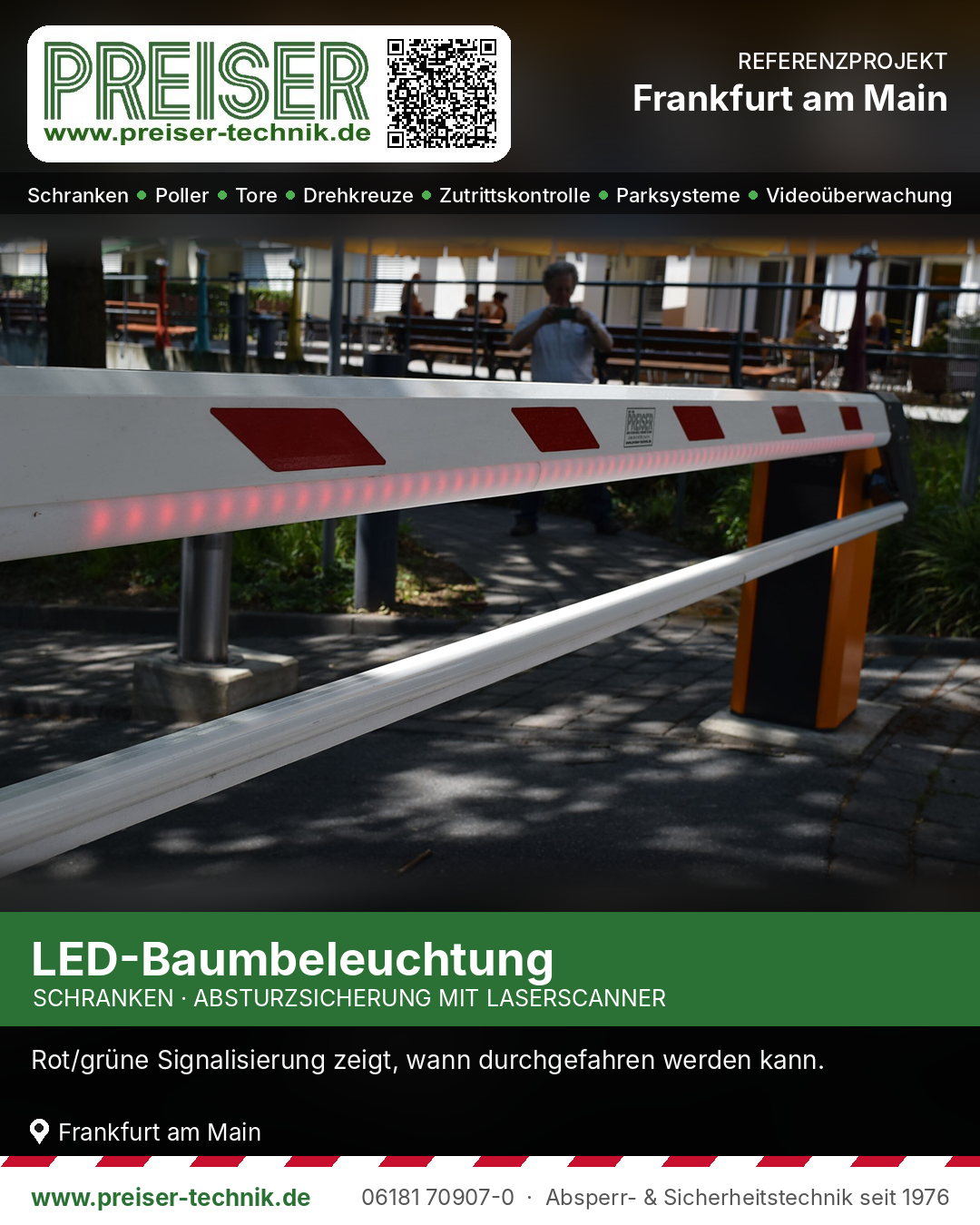

Querbalken, Auflagegabel und LED-Beleuchtung

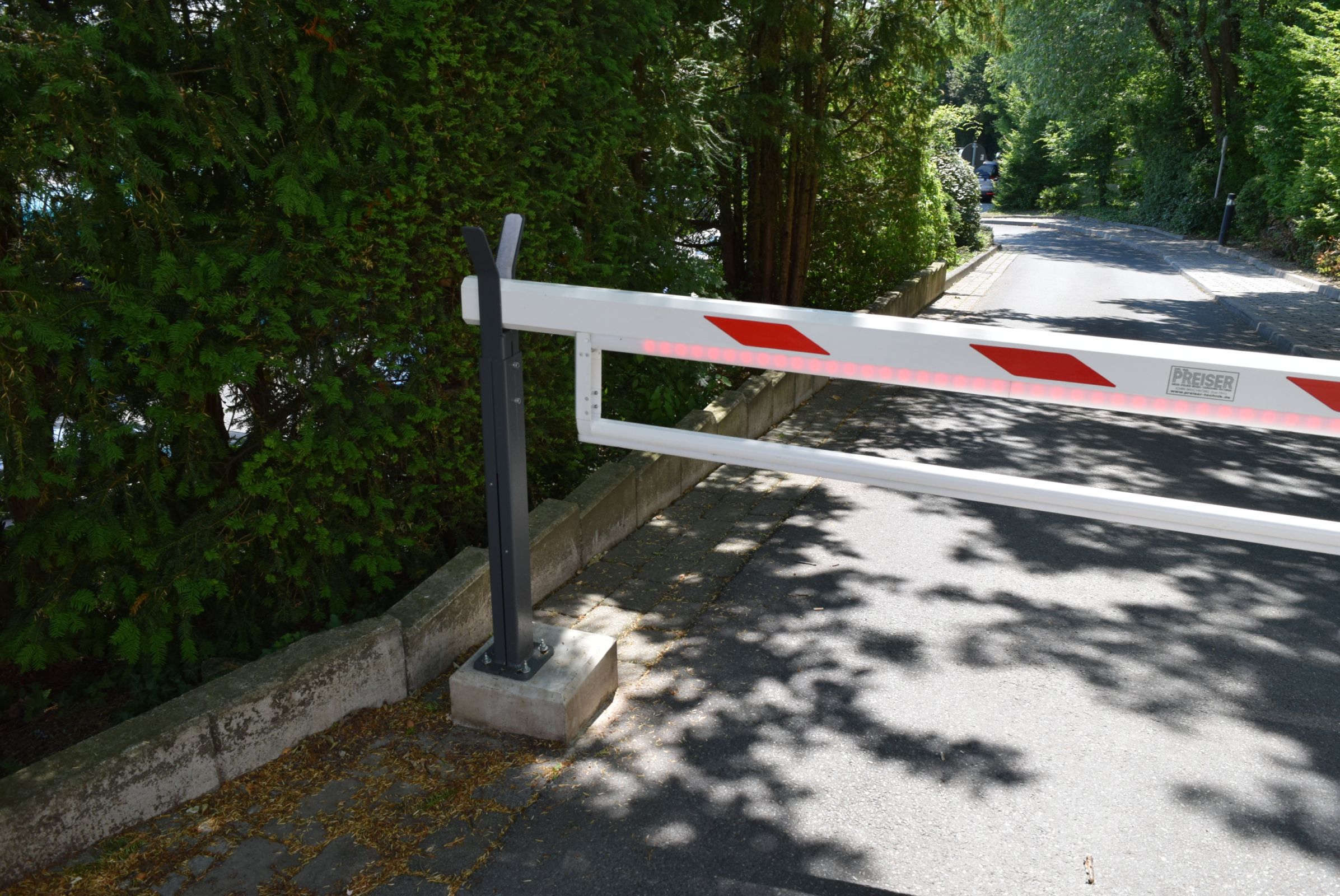

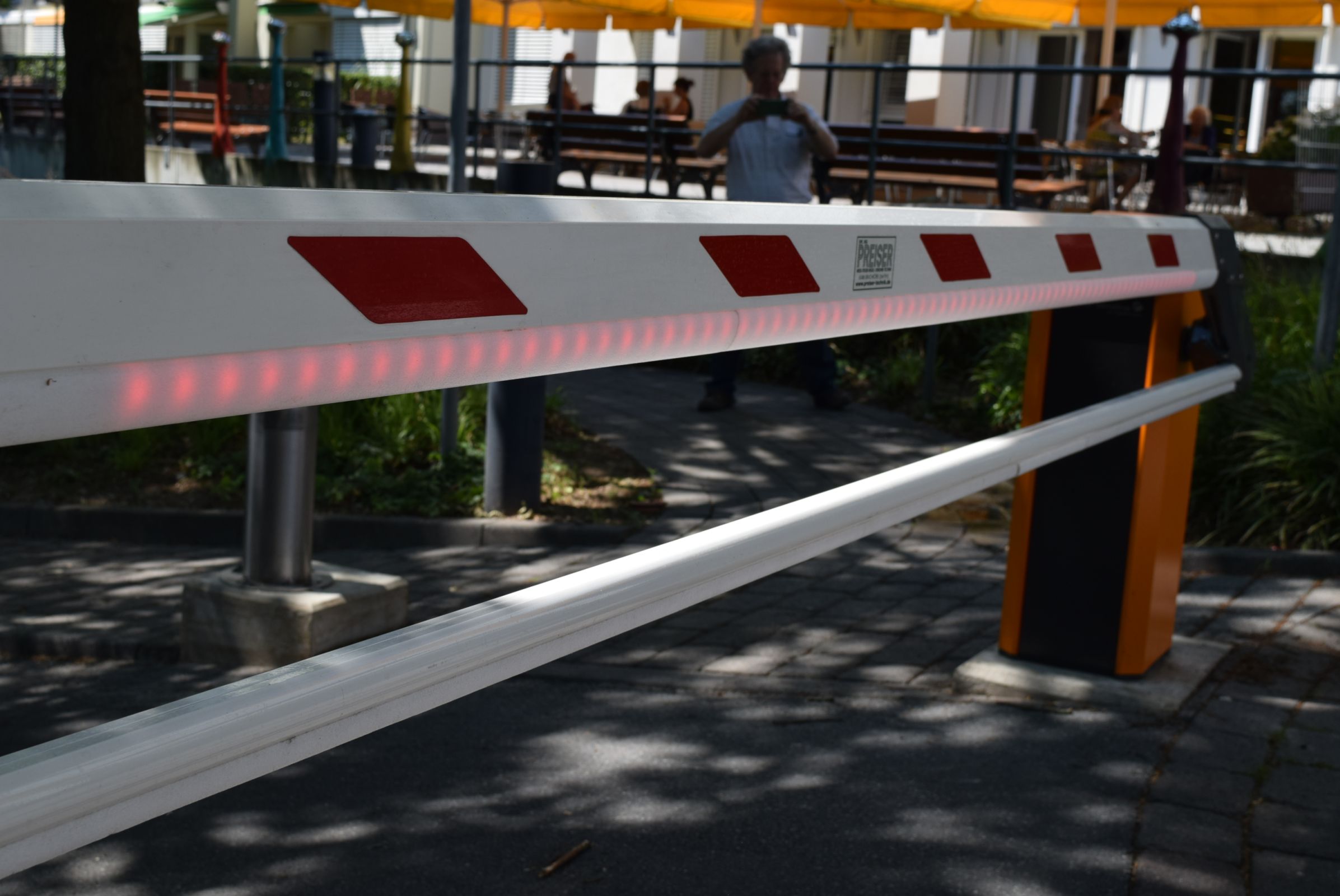

Unter dem Baum wurde ein zusätzlicher Querbalken angebracht, damit sich Rollstuhlfahrer dort notfalls gut festhalten können. Eine Auflagegabel arretiert den Baum fest, das ist als Halteschutz notwendig. Vom Hersteller gibt es die Kombination aus Erweiterungsset und Auflagegabel nicht. Eine rot/grüne LED-Baumbeleuchtung zeigt an, wann durchgefahren werden kann und wann der Bereich gesperrt ist.

Haben Sie ein kompliziertes Bauvorhaben und benötigen Schranke, Schiebetor, Poller oder Personensperre. Gerne kümmern wir uns auch um Ihr Anliegen und realisieren das von vielen anderen nicht umsetzbar. Sie erreichen uns zwecks Beratung direkt unter unserer telefonischen Hotline von Montag bis Freitag 09:00 Uhr bis 17:00 unter der 06181 70907-0. Natürlich beantworten wir auch gerne Emailanfragen unter der info@preiser-technik.de. Wir freuen uns auf Ihre Herausforderung.

Häufige Fragen zu diesem Projekt

Warum funktionieren hier Induktionsschleifen nicht?

Auch ein Rollstuhl besteht aus Metall, würde also die Schleife bedämpfen und dadurch die Schranke öffnen. Deshalb wurde ein Laserscanner H5065 eingesetzt.

Wie können Motorradfahrer das Gelände verlassen?

Auf der gegenüberliegenden Seite wurde ohne Kabelverbindung eine Säule mit einem wartungsfreien, batterielosen Enocean-Taster ausgestattet. Durch die Betätigung wird genug Energie erzeugt, um ein Funksignal an die Schranke zum Öffnen zu schicken.

Wie unterscheidet der Laserscanner zwischen Rollstuhl und Fahrzeug?

Zusätzlich zum Sicherheitsfeld kann ein zweites separates Öffnungsfeld definiert werden. Dort lässt sich einstellen, ab welcher Objektgröße geöffnet wird. Kleine Rollstühle und Motorradfahrer werden so ausgeblendet.
