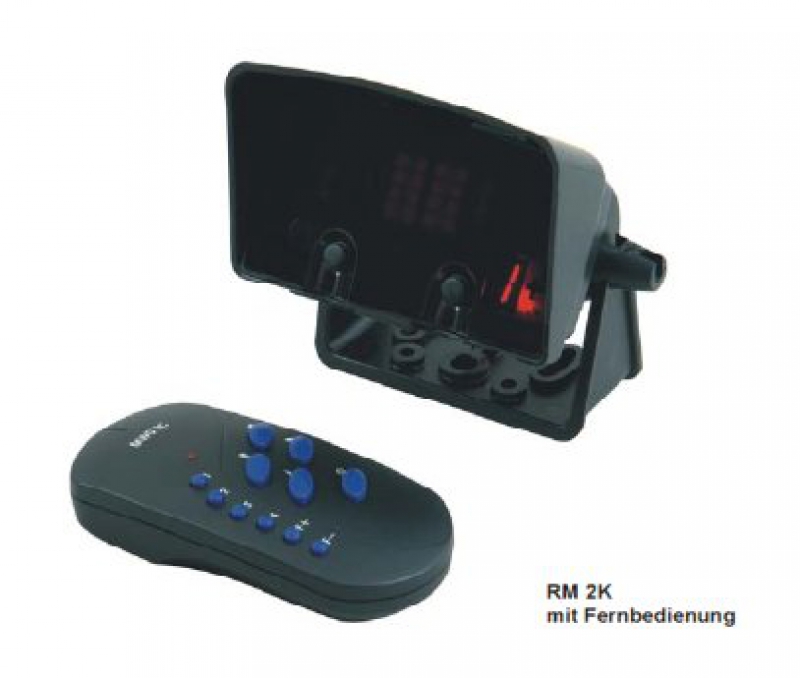

| Parameter | Wertebereich/Definition |
| Empfindlichkeit |
1 – 9 und A - F 1 = niedrig 7 = mittel 9 = * F = hoch |
| Erfassungsrichtung |
0 = aus 1 = sich nähernd * 2 = sich entfernend |
| Personenerkennung |
0 = aus * 1 = Erkennung nur Personen niedrig 2 = Erkennung nur Personen mittel 3 = Erkennung nur Personen hoch |
| Fahrzeugerkennung |
0 = aus * 1 = Erkennung nur Fahrzeuge niedrig 2 = Erkennung nur Fahrzeuge mittel 3 = Erkennung nur Fahrzeuge hoch |
| Querverkehr-Ausblendung |
0 = aus * 1 = niedrig 2 = mittel 3 = hoch |
| Objekt-Verfolgung |
0 = aus * 1 = niedrig 2 = mittel 3 = hoch |
| Relais-Funktion |
0 = aus * 1 = Kanal 1 *(für Kanal 1) 2 = Kanal 2 *(für Kanal 2) 3 = Kanal 1 oder Kanal 2 4 = Kanal 1 und Kanal 2 |
| Relais-Anzugverzögerung |
0 = 0s * 1...F = 0,2s...3,0s (Wert x 0,2s) |
| Relais-Abfallverzögerung |
0 = 0s 1 = 0,2s (Wert x 0,2s) 2 = 0,4s * 3...F = 0,6s...3,0s |
| Relais-Arbeitsprinzip |
0 = Arbeitstromprinzip * 1 = Ruhestromprinzip |
| Profile |
0 = Parameter nach Profilwahl verändert (nur Anzeige !) 1 = Parameterprofil 1: Werkseinstellung auslösen * 2...9 = Parameterprofile 2...9 |
* Werkseinstellung
Anwendungen
Impulsgeber für Industrietore
Impulsgeber für Automatiktüren
Anschlussbelegung
Relais X1 Klemme 1 : Relais 1 Öffner
Relais X1 Klemme 2 : Relais 1 Common
Relais X1 Klemme 3 : Relais 1 Schließer
Relais X1 Klemme 4 : Versorgung / Masse
Relais X1 Klemme 5 : Versorgung 24 V
Relais X1 Klemme 6 : Relais 2 Schließer
Relais X1 Klemme 7 : Relais 2 Common
Technische Daten
| Abmessungen | 135 x 65 x 130 mm (BxHxT) |
| Schutzart | IP 65 |
| Versorgungsspannung | 12-27 V AC / 12-30 V DC |
| Leistungsaufnahme | typ. 1,0 W; max. 2,4 W |
| Temperaturbereich | |
|
-20°C bis +55°C |
|
-30°C bis +75°C |
| Luftfeuchtigkeit | <95% nicht betauend |
| Frequenz | typ. 24,125 GHz |
| Sendeleistung (EIRP) | typ. 40 mW, max. 100 mW |
| Ausgangsrelais | |
|
1 A bei 30 V AC/DC (ohmsche Last) |
|
1 mA / 5 V DC |
| maximale Montagehöhe | 7 m |
